CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，有时在设计过程中会已知多边形边长，要求根据多边形边长来绘制多边形。常规就是计算角度，做辅助线，测量出内接圆半径或外切圆半径，然后用多边形命令画五边形，但是这样效率不高，所以下面就来说说CAD指定长度怎么画多边形的吧！
方法/步骤
第1步

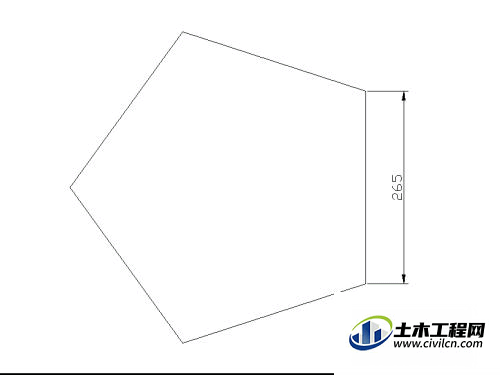

命令栏输入 POL 随便画一个五边形。测量出五边形的边长。如图所画五边形边长为265mm.
第2步

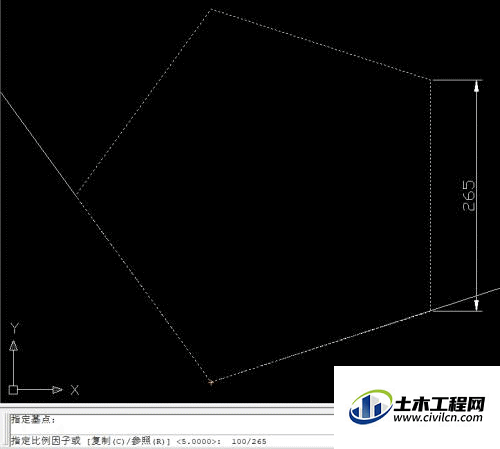

选择五边形，命令栏输入SC,空格。任意选择一个缩放基点，命令栏指定比例因子为：100/265 空格。边长为100的五边形完成。
温馨提示：
以上就是关于“CAD如何快速画一个已知多边形边长的多边形？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
