如何使用CAD中的xc命令?

 为了方便看图人的理解,很多人会在立面图的上面或者下面,放上局部平面图的索引,使人不需要翻总平面图,就知道对应的是哪一块,所以就要使用xc命令,本次教程来给大家说说CAD中的xc命令怎么用吧。

方法/步骤

第1步

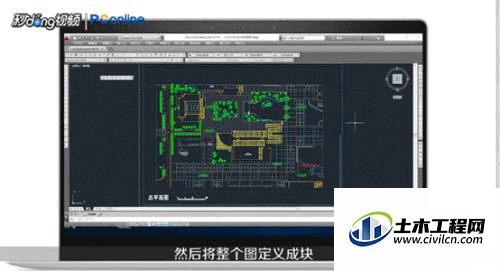

打开一个例图文件,然后将整个图定义成块。

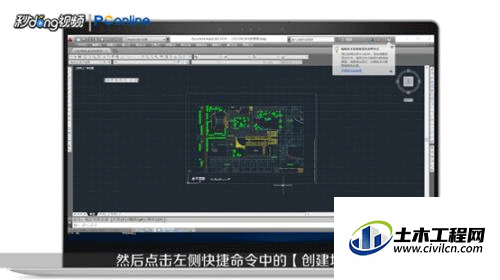

第2步

选中整个图,然后点击左侧快捷命令中的“创建块”命令。


第3步

弹出“块定义”,修改“名称”,点击“确定”。


第4步

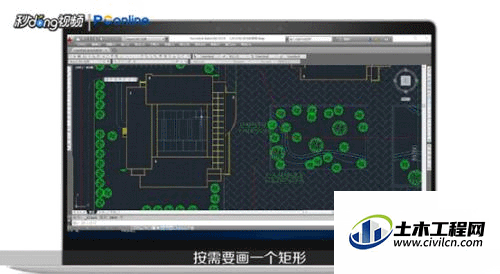

在需要截取的地方,按需要画一个矩形。

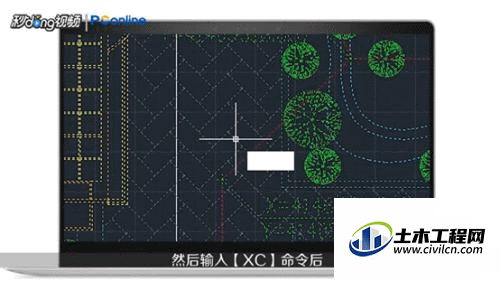

第5步

选择刚刚创建的平面块,然后输入“XC”命令后,按下空格。


第6步

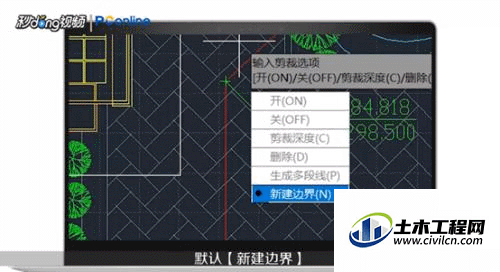

默认“新建边界”,继续按下空格。


第7步

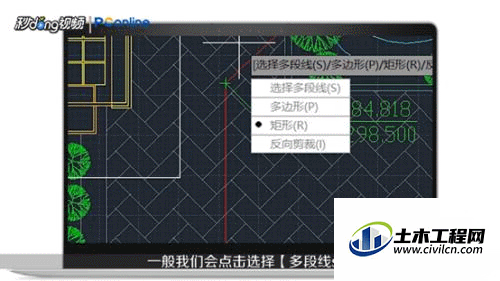

在命令栏上会提示边界类型,一般选择“多段线S”。


第8步

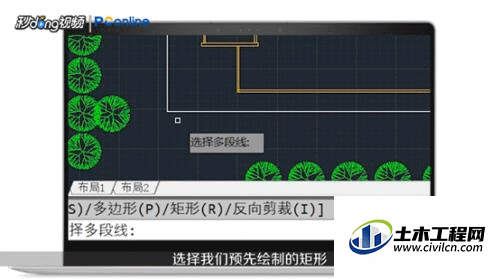

鼠标光标变成一个小正方形,选择预先绘制的矩形。


第9步

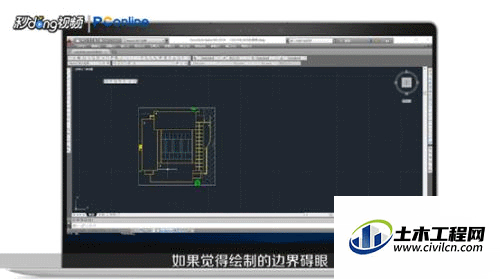

局部索引做好后,若觉得绘制的边界碍眼,也可删除边界,可以任意移动位置。


第10步

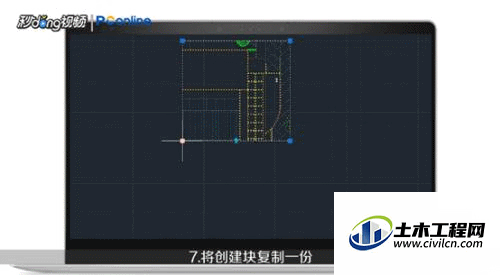

将创建块复制一份,按以上方法,可做其他的局部索引。


第11步

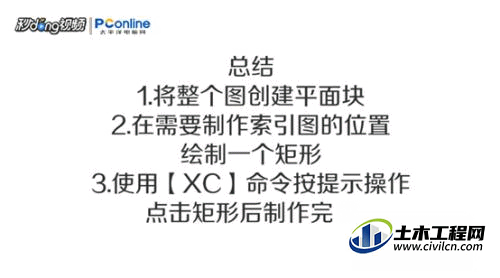

总结如下。
