CAD如何标注空心箭头?

 在绘制一些复杂的图纸中,我们经常会需要对图纸进行各种详细的标注。一些尺寸的标注我们可能还会使用到空心箭头,可是CAD标注空心箭头怎么画?空心箭头可以利用CAD的快捷键来实现,下面就来告诉大家。

方法/步骤

第1步

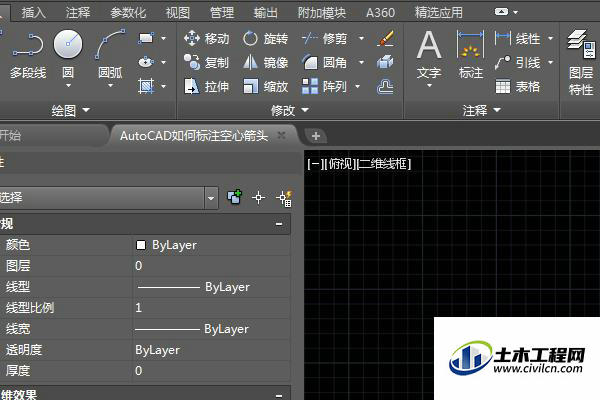

如下图所示,打开AutoCAD2018软件,新建一空白的CAD文件,另存为:AutoCAD如何标注空心箭头


第2步

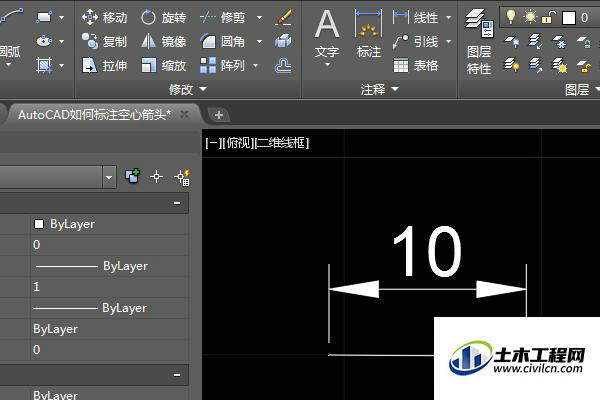

如下所示,随意画一个水平线段,标注一个尺寸,


第3步

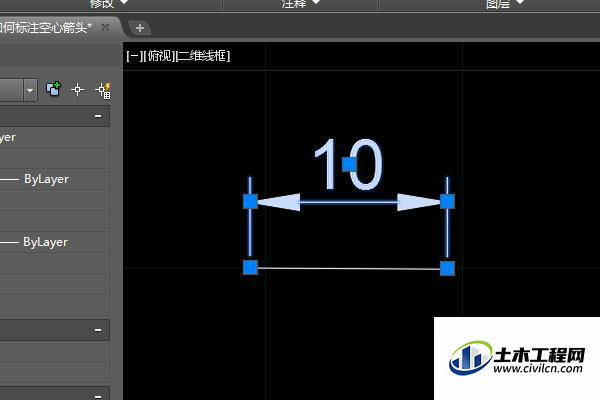

如下所示,点击选中这个标注,


第4步

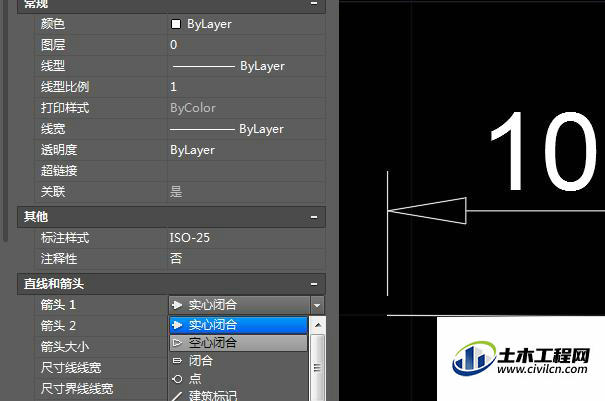

如下所示,在软件左边的特性栏中先设置“箭头1”,点击“实心闭合”,在弹出的下拉选项中点击“空心闭合”


第5步

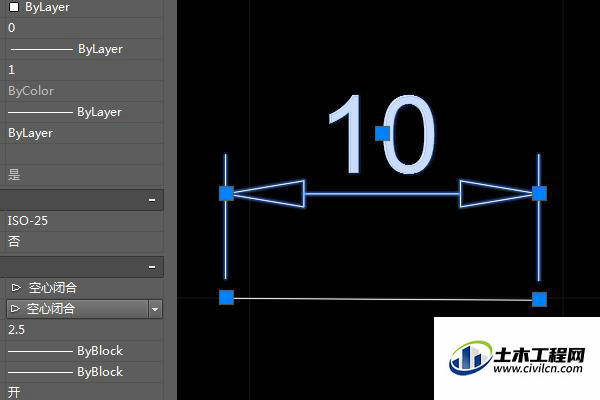

如下所示,重复上一步操作,将箭头2也设置为“空心箭头”,


第6步

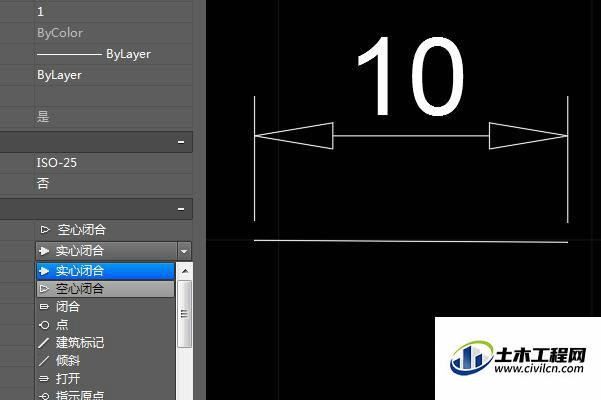

如下所示,这个标注就由实心箭头变成了空心箭头了。
