CAD不仅可以绘制图形，也可以快速地查询各种图形的面积、周长等，比如大家在绘制房屋平面图时，想要知道绘制的户型面积大小，由于图形比较复杂，那么CAD怎样计算复杂图形的面积呢？本次教程就来详细的告诉大家。
方法/步骤
第1步

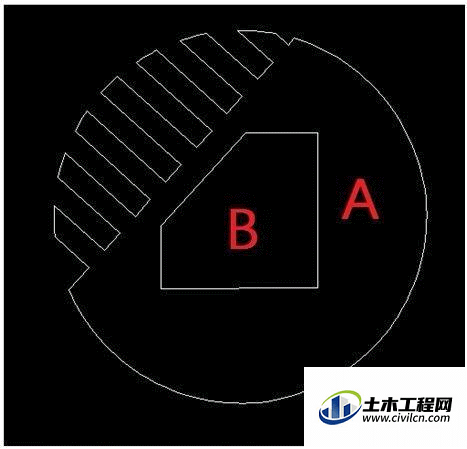

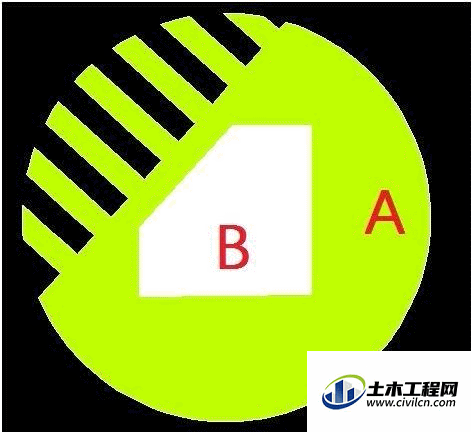

创建文件“CAD面积查询”，绘制图形如下，图形由白色区域B和黄色区域A组成，需要求的是黄色区域A的面积。
第2步
去除填充部分如下图：
第3步

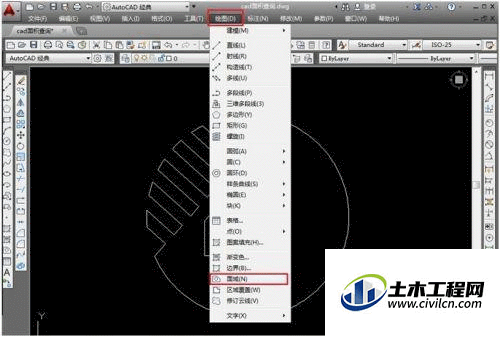

点击“绘图”下拉菜单，点击面域；
第4步

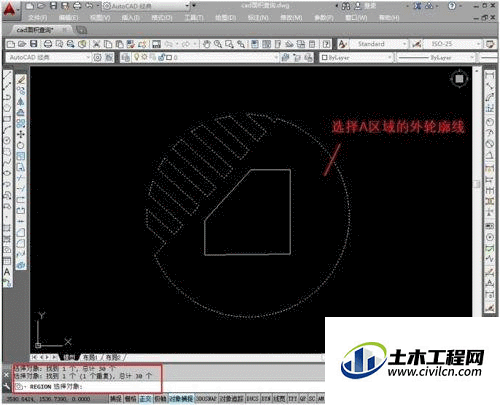

选择A区域外轮廓线，如图所示，按鼠标右键或Enter确定。我们就创建了一个外轮廓线为下图虚线所示的面域。
第5步

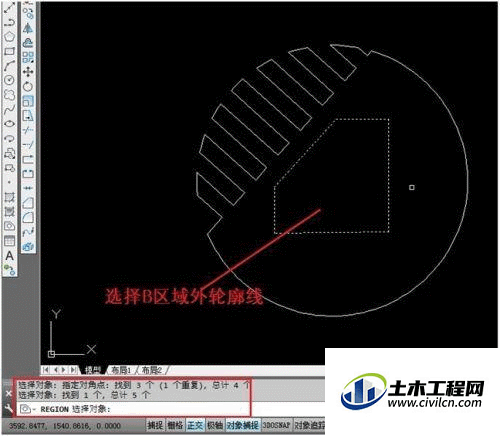

继续创建面域B，选择B区域外的轮廓线，如图所示，按鼠标右键或Enter确定。
第6步

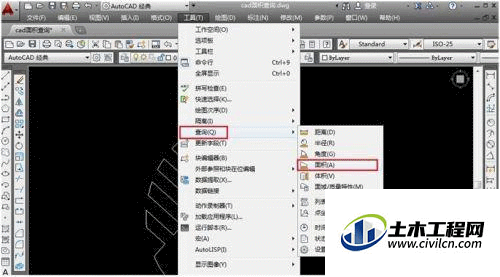

打开“工具”下拉菜单“查询”，点击“面积。
第7步

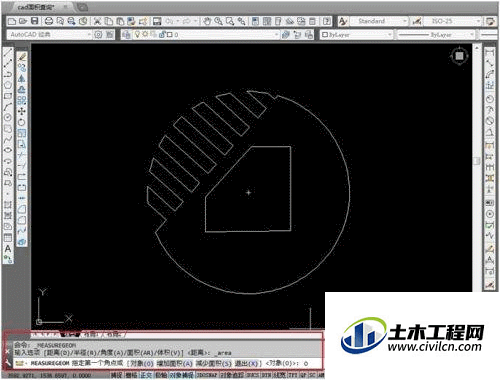

打开面积测量命令，输入“O”，按Enter,回车,选择刚才创建的面域对象A。
第8步

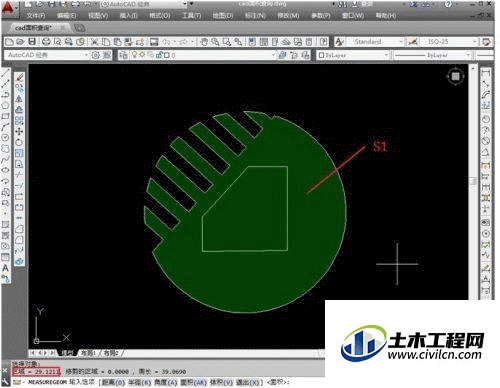

从下图可以看出绿色区域的面积S1=29.1211mm2。
第9步
下面我们接着求B区域的面积，按Enter键回车，继续面域测量命令，输入“o” 按Enter,回车,选择刚才创建的面域对象B。
第10步

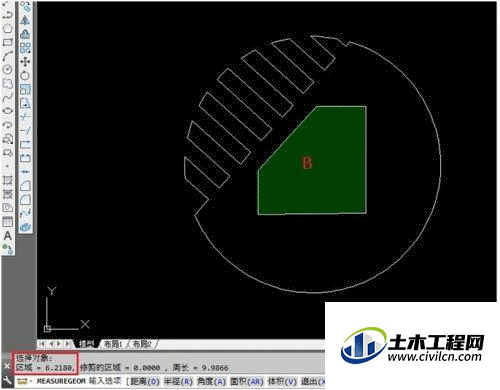

我们得到B区域的面积为6.2180 mm2，那么这样我们可以得到我们所求A区域的面积为 S1-A=29.1211mm2
