CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，可能会有一些朋友在用CAD软件时画轴测图或立体图时标注尺寸会发现标注不在所标注的平面上，其实那只需通过一点调整就可以弄好，那么CAD如何调整标注角度呢？接下来让来给大家讲讲操作吧。
方法/步骤
第1步

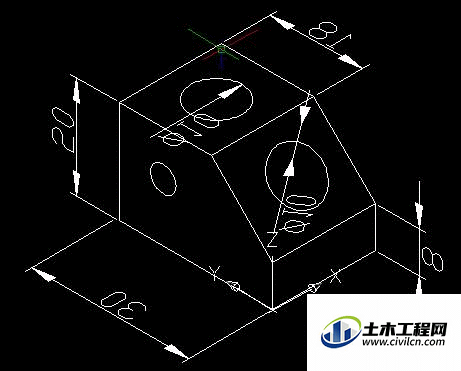

轴测图。选中不在所标注直线平面的标注。
第2步

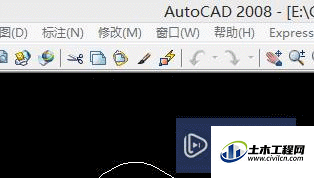

选择界面上方【标注】，选择倾斜。
第3步

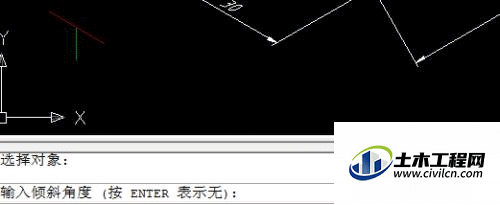

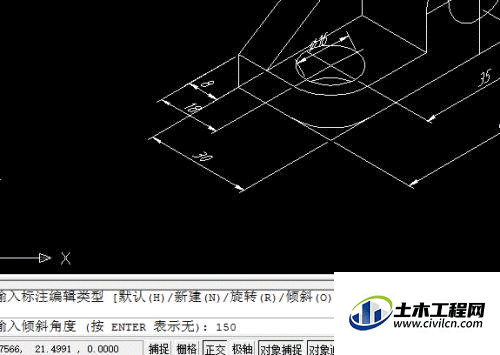

输入角度，这里是150度，输入150即可。
第4步

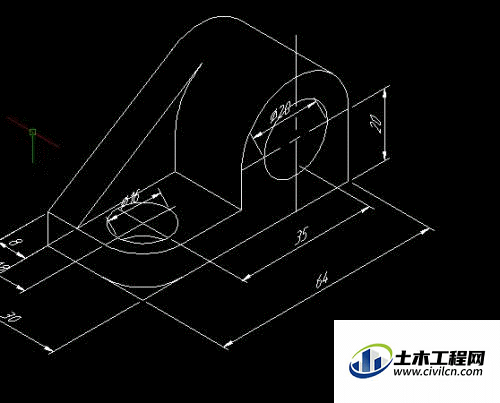

立体图。先在界面右下角选择UCS或直接输入命令UCS。
第5步
分别往相应方向确定X,Y轴确定的平面，因为在立体图中标注是在X,Y轴所确定平面上的。
第6步

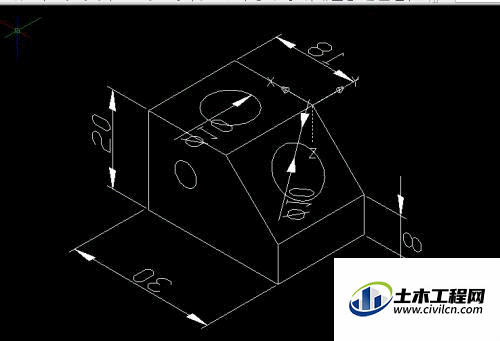

建好坐标后直接用标注选择两个基点拉出标注。
