对于学者来说CAD的一些功能还是比较陌生的，今天要和大家分享的是如何运用CAD对电子图形进行面积计算。它可以对任何不规则图形快速、准确的计算出图形的面积，这在建筑工程领域中是我们及有可能运用到的一种基本操作。
方法/步骤
第1步

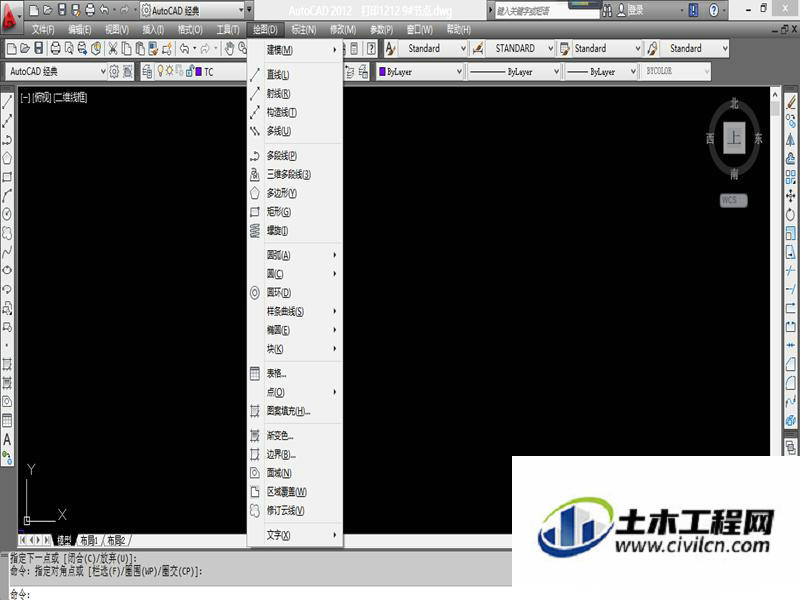

1、打开我们的CAD操作软件，进入到绘图界面。运用绘图工具来绘制我们需要计算图形面积的图形。
第2步

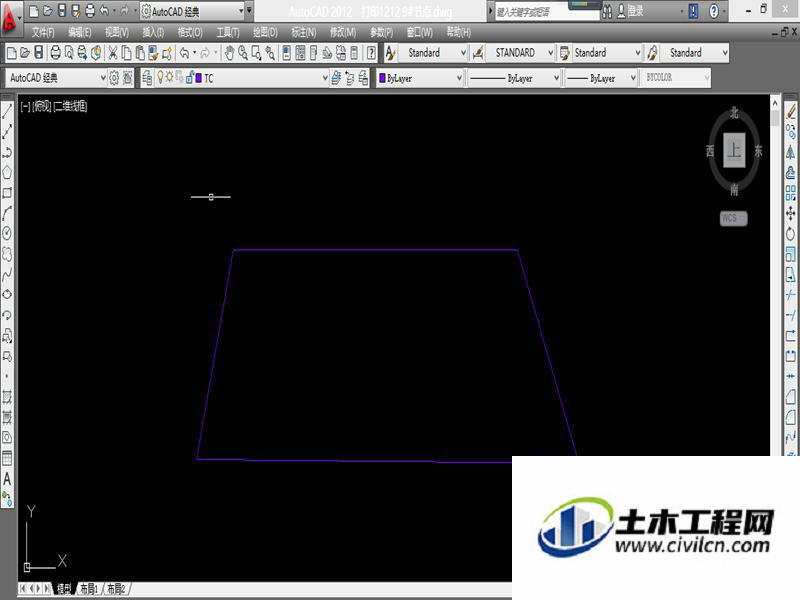

2、下面我随意绘制出了一个图形，当然这个图形是不规则的。接下来我们来进行计算这个图形的面积。
第3步

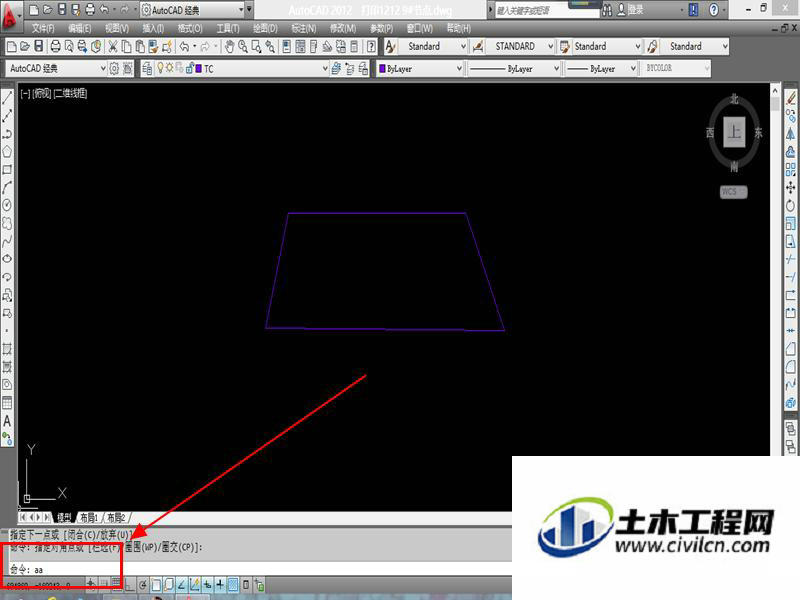

3、在软件的左下角，命令选项中输入“aa”命令。
第4步

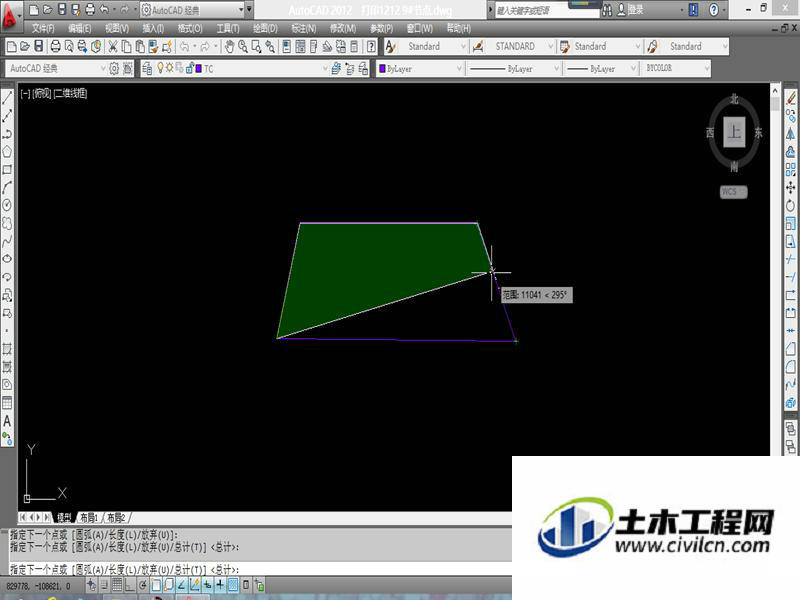

4、回到绘图界面找到绘制的图形，点击鼠标左键选择图形的第一个点。之后顺图形的轮廓按照同样的操作对图形框选。
第5步
5、图形框选完成后，点击鼠标右键，选择“确定”选项。这时候在左下角的“命令”选项格的上方可以看到有一组数据。其中这个区域值将小数点向前进6位，就是我们想要的这个图形的面积数据。
第6步
6、当然除了计算面积。我们可以看到，后面还有个周长。软件所计算出来的周长数据，将小数点向前进3位，就是这个图形的周长。举一反三，图形的面积和周长计算出来了，如果是不规则形状的主体。乘以高度的话，主体的体积就能快速计算出来。
