CAD可以更轻松地解决最严峻的设计挑战,借助其自由形状设计工具能创建所想像的形状。但有一些图纸内容比较多,所以导致图纸文件占据内存过大,那么CAD怎么减小图形文件大小?压小文件很重要,这就来给大家说说。
方法/步骤
第1步

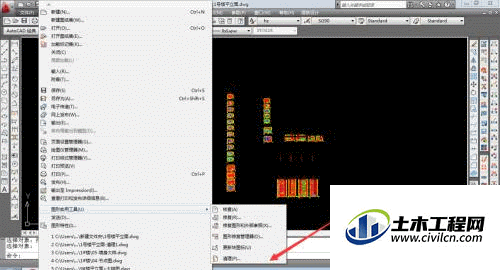

方法一:先打开要清理的图形文件,例如“1号楼平立面”。然后单击“文件”下拉菜单,选择其中的“图形实用工具”→“清理”命令,详下图:
第2步

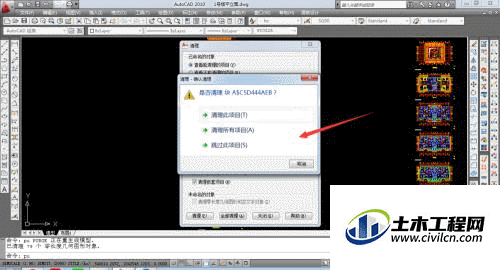

在弹出的“清理”对话框中,单击“全部清理”按钮,在系统提问中选择“清理所有项目”选项。
第3步

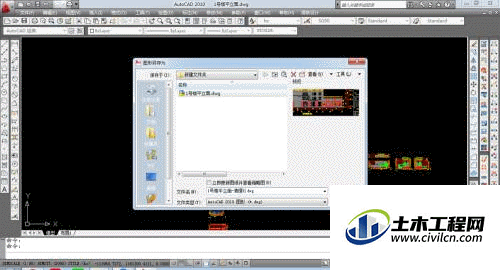

CAD系统进行扫描清理,完成后单击“关闭”按钮,然后另外保存图形文件即可,保存的新的文件名称可为“1号楼平立面-清理1”。
第4步

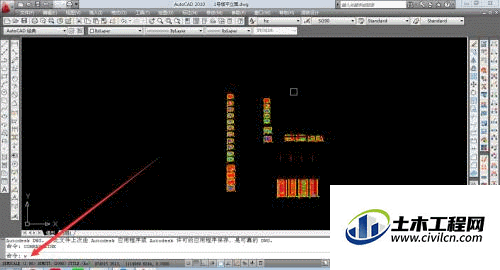

方法二:CAD中写块的具体用法,常用快捷键为“W”也可以自己设置快捷名,这里不做介绍。在输入框中输入“W”即可。如下图:
第5步

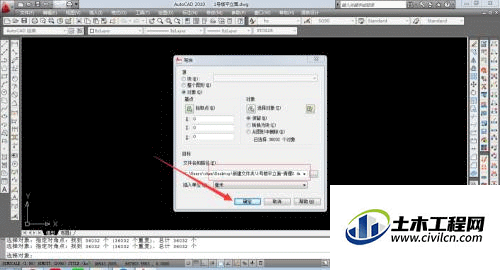

在弹出的对话框中“选择对象”。框中绘图区域中的图形,设置保存的路径及名称.如1号楼平立面-清理2.在选择确定,即可。详下图:
第6步

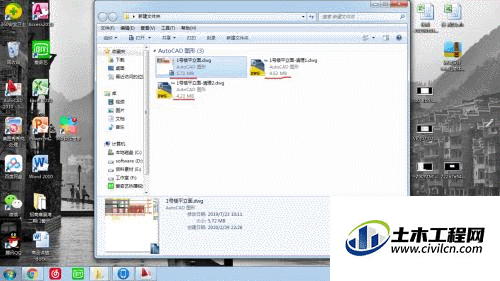

总结:从上述的两种方法中可以看出,与原文件对比,经过清理后的图形文件已经大为减少。详下图:
