CAD是国际上非常流行的图纸设计软件，软件附带了许多了不起的功能，可以更加方便我们进行绘图。不少工程路线图也是借助CAD来绘制，那么CAD怎样画出列车运行图呢？这就来详细的告诉大家。
方法/步骤
第1步
首先最基本的打开你的CAD
第2步
然后我们需要进行运行图横纵轴的绘制。

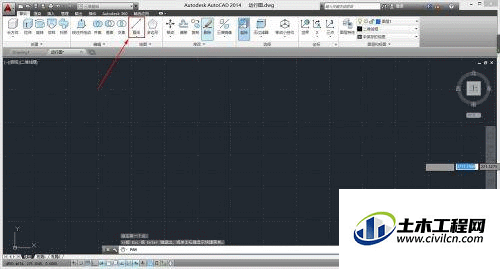

这里我们用直线进行绘制，首先点击如图的直线按钮
（CAD还有其他绘制直线的方法可以参考我的其他经验）
第3步

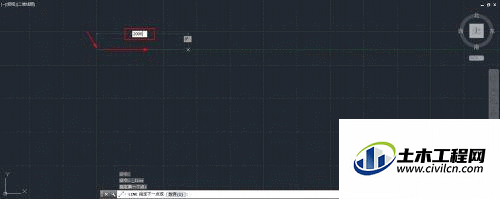

点击完直线后，选取图上任意一个点，进行点击选择第一个点，然后横向拖动鼠标，这时我们会看到，图中方框所示部分有数字出行。（实例中给的2000可以根据自己设定的比例尺来选择长度）
第4步

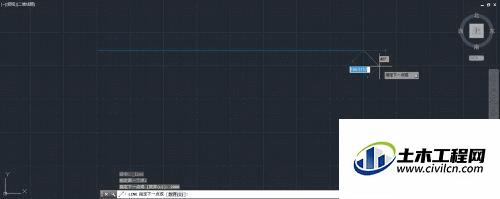

输入完2000点击回车后就可以看到这个图了，然后我们需要再次按下回车来确认我们已经绘制完这条直线了。
第5步
接下来我们需要用到复制工具

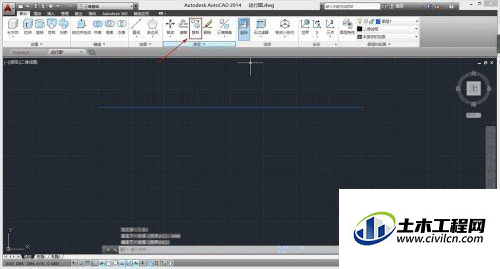

如图中方框所示，点击复制
第6步
将鼠标移动到刚刚画好的直线，单击刚刚画好的直线
第7步
被选中的直线会变成虚线，然后按下回车。
第8步

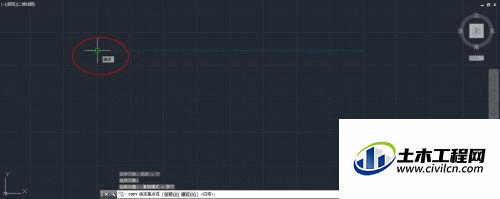

此时我们需要再次选择一个复制的起点，这里我们选择如图直线的一端。
然后和画直线一样，向下拖动鼠标。
第9步

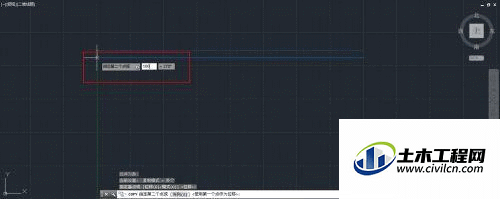

然后我们可以输入，数字100（或者合适的比例尺），然后单击或者按下回车。
此时我们就得到一条在不同位置一样的直线。
第10步
然后重复刚刚复制的步骤，我们就可以看到如现在这个图了。

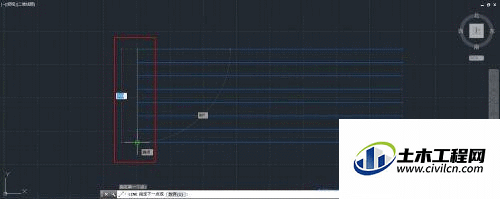

然后我们来画纵轴。同样使用直线连接两个端点。
第11步
画完一条纵轴后，同样使用复制功能，按比例尺，（图中按10mm=1分钟画的）
第12步

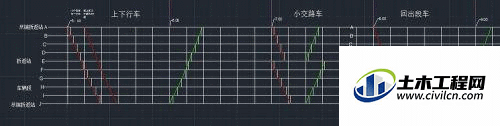

复制画完横纵和纵轴后，我们就可以看到如下这个图。然后我们就可以根据列车运行的情况，画出不同的交路的运行情况。
第13步

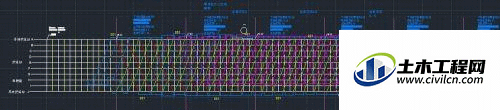

然后同样使用复制功能吧不同的交路进行组合，按照要求画出列车运行图
