CAD怎么创建打印样式表?

 我们在设计完成CAD的制图后,需要打印输出,使用打印样式能够改变图形中对象的打印效果,要想使用打印样式,必须要先在打印样式表中定义打印样式,今天就一起来了解看看CAD如何创建打印样式表的吧!

方法/步骤

第1步

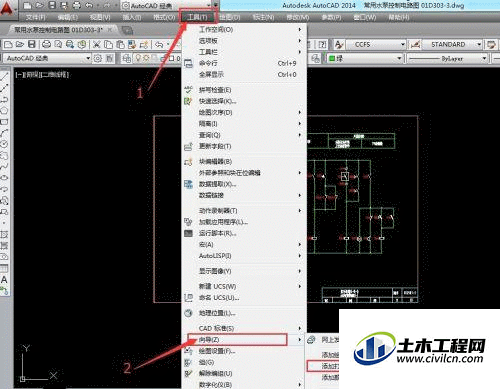

用AutoCAD2014程序打开CAD的图纸,进行打印样式表的添加,在菜单工具中选择向导点击添加打印样式表


第2步

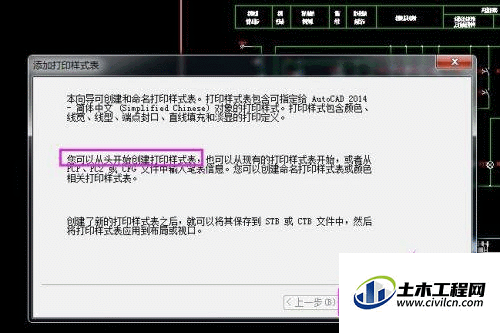

弹出打印样式表对话框


第3步

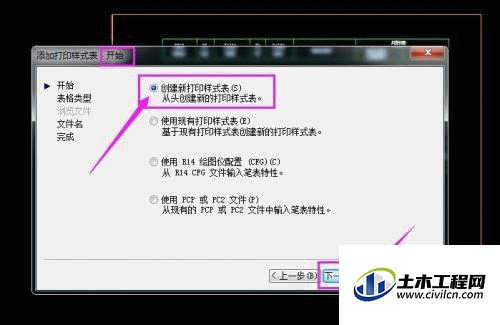

在添加打印样式表-开始中的对话框选择创建新打印样式


第4步

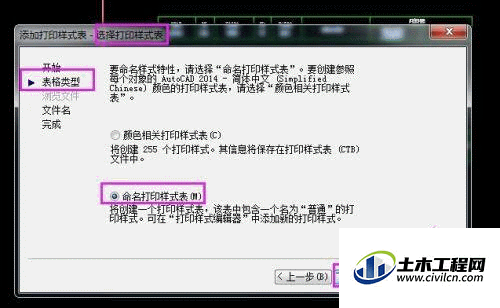

在添加打印样式表-选择打印样式表对话框中,选择“颜色相关打印样式表”或“命名打印样式表”。在此我们选择命名打印样式表


第5步

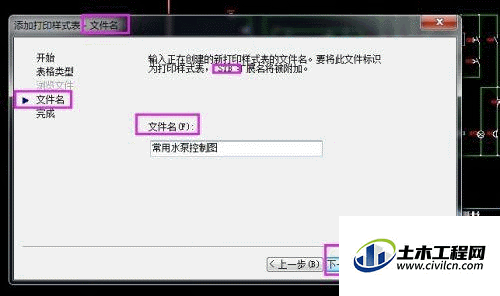

在添加打印样式表-文件名对话框中文件名文本框中输入,形成一个.STB的扩展名文件


第6步

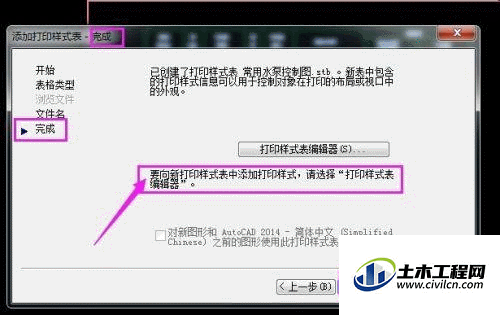

在添加打印样式表-完成对话框中,已经完成了创建打印样式表,常用水泵控制图.stb。新表中包括的打印样式信息可以用于控制对象在打印的布局或视中的外观,如果要向新打印样式表中添加打印样式,需要选择打印样式表编辑器
