CAD可以更轻松地解决最严峻的设计挑战，借助其自由形状设计工具能创建所想像的形状。但有时候我们也会导入到其他软件加工，那么CAD如何导入Catia草图里面？CAD具有较强的数据交换能力，下面就来告诉大家方法。
方法/步骤
第1步

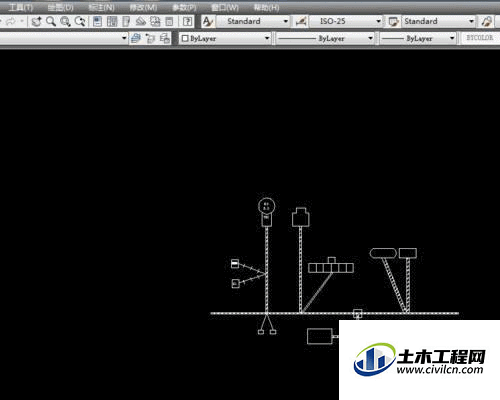

把需要导入的图纸在CAD软件中打开。
第2步

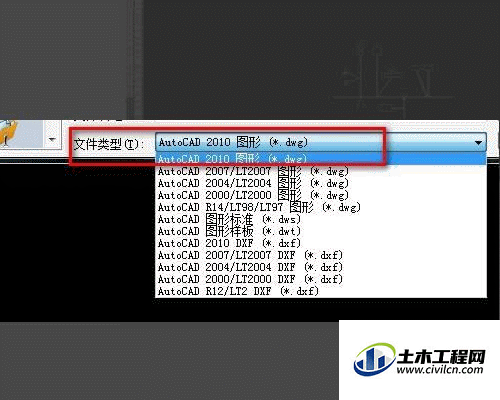

因为仅2000版的DXF文件才可以在Catia工程图中打开，所以需要把图纸另存为2000版本的DXF格式。
第3步
再把转换好的DXF文件拖到Catia软件中打开。
第4步

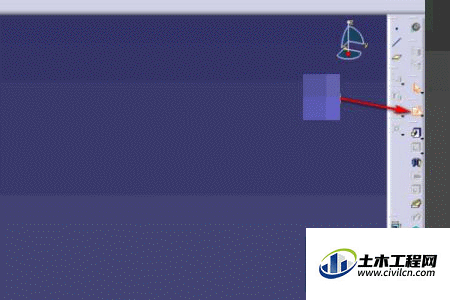

使用ctrl+c的方式复制整个图纸，然后新建一个part文件，使用ctrl+v粘贴上去。
第5步
进入草图模块，把图纸粘贴上去，即可在草图上能进行编辑了。
第6步
总结：
1、把需要导入的图纸在CAD软件中打开。
2、因为仅2000版的DXF文件才可以在Catia工程图中打开，所以需要把图纸另存为2000版本的DXF格式。
3、再把转换好的DXF文件拖到Catia软件中打开。
4、使用ctrl+c的方式复制整个图纸，然后新建一个part文件，使用ctrl+v粘贴上去。
5、进入草图模块，把图纸粘贴上去，即可在草图上能进行编辑了。
