CAD是一款非常实用的绘图建模软件。软件的应用领域广泛，如建筑、土木工程、电器工程和制造业等。一些工程图还需要制作地图，很多朋友觉得很复杂，所以今天带来了CAD中套合矢量图和高清卫星地图教程。
第1步
影像下载/高程数据下载
影像须使用BIGEMAP地图下载器中GoogleEarth无偏移影像，并具有无Google小水印、免封IP、影像更新更快等特点。
首先在图源列表中选中Google Earth图源，只有此图源可实现高清卫星图像下载和高程等高线下载。在此通过矩形区域选择下载边界（如图 1所示），以下载重庆的某块区域为例加以演示：
下载卫星图像

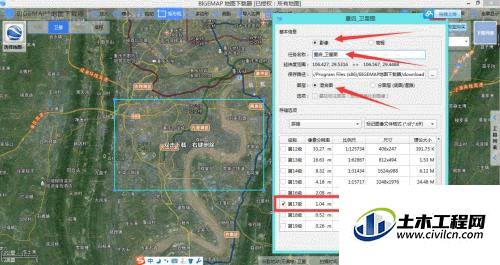

选定一个区域，下载卫星图像，如下图：
第2步
注意：红色箭头的地方。
下载高程数据

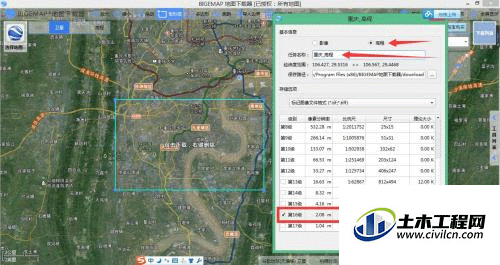

同一个矩形区域，再次双击，选择高程，选择级别，开始下载，如下图：
第3步
第二步：投影变换
由于AutoCAD不支持经纬度坐标，需要用到大地坐标，所以需要将下载的卫星图像和高程数据转换成Xi'AN80坐标系或者Beijing54坐标系。
本实例已转Xi'an80坐标系为例说明。
2.1 将卫星图像转化成Xi'an80坐标系
如何将下载的卫星图像转换成西安80坐标？
2.2 将高程数据转换成Xi'an80坐标系
如何转换等高线到西安80坐标系?
第三步：将等高线和卫星图像在CAD中打开叠加
3.1 先打开等高线

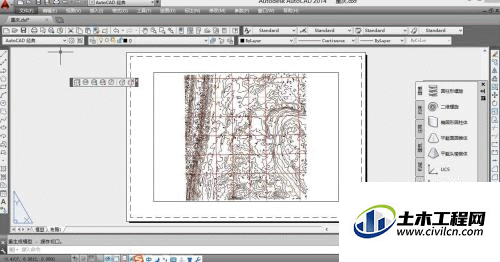

在等高线转换成西安80之后，保存成为了DXF格式，双击DXF格式的等高线，会自动启动CAD打开等高线，如下图：
第4步
3.2 插入卫星图像

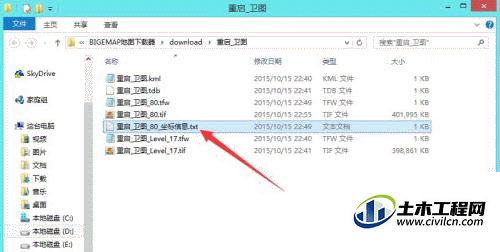

在2.1中转换成西安80坐标系的过程中，转换完成后的目录里会有一个与你保存转换后卫星图像文件同名的TXT文件，如本例中的下图：
第5步

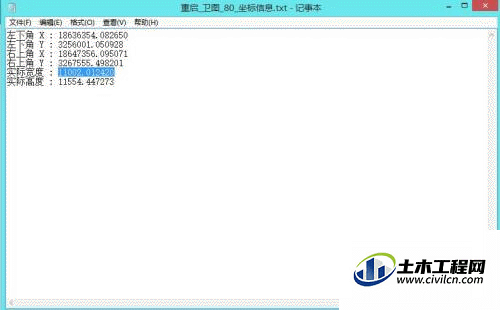

打开这个TXT文件，如下图：
第6步
回到刚才打开等高线的AutoCAD界面：

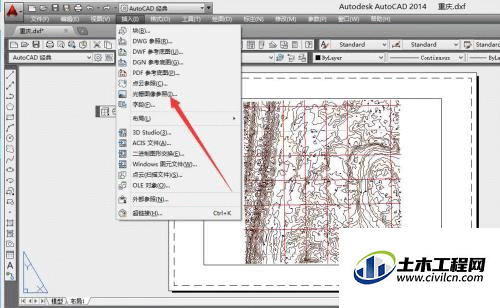

选择工具栏里面的插入->光栅图像参照，如下图：
第7步

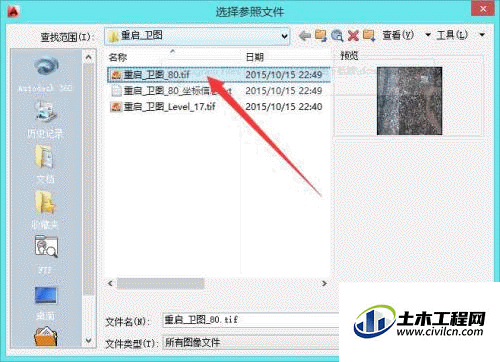

打开如下界面，选择转换成西安80的卫星图像，如下图：
第8步

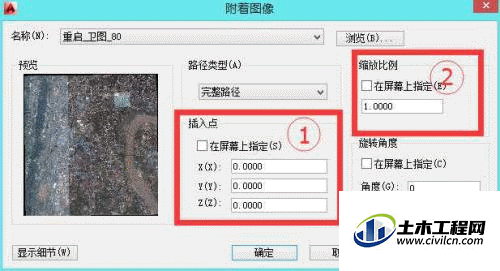

点击【打开】，出现如下界面：
第9步
上图中需要填写① 和 ② 的参数，把方框□中的勾去掉，下面的参数才可以填写，这个参数来自刚开打开的TXT文件，填写如下：
①
X(X):填写TXT文件中的【左下角X】后面的数字
X(Y):填写TXT文件中的【左下角Y】后面的数字
Z(Z):不用填，默认
②
缩放比例:填写TXT文件中的【实际宽度】后面的数字

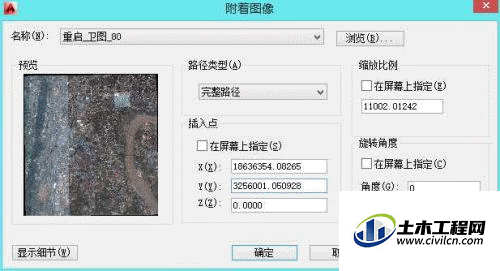

填写完成后的效果如下图：
2
第10步
点击上图中的【确定】，如下图所示:
第11步

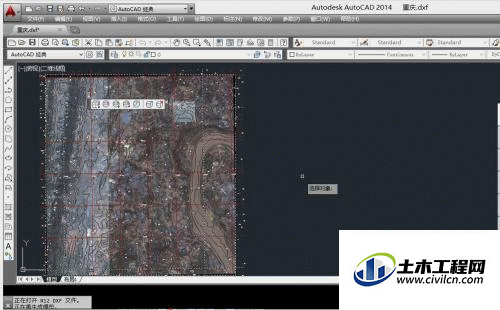

选择工具栏的【工具】->【绘图次序】->【后置】，框选整个图像区域，如下图：
第12步

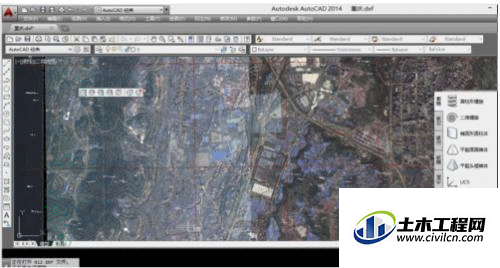

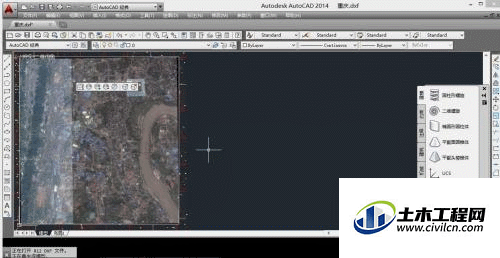

滚动鼠标可放大缩小，如下图：
第13步
套合成功，很完美的效果，可储存为你想要的结果。谢谢。
