在CAD中画建筑图时，钢管是必不可少的材料，堆叠也有讲究。可是CAD怎样画钢管的侧面图呢？这里就给大家介绍下钢管堆叠的侧面图的画法，希望能帮助到大家。
方法/步骤
第1步
打开CAD新建一张空白画布
第2步

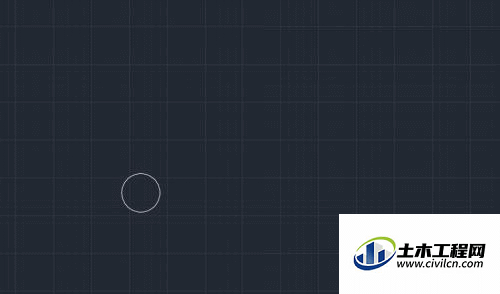

点击圆形工具绘制一个圆形（大小无所谓）
第3步

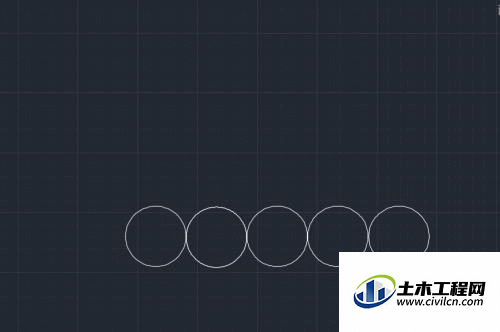

输入CO命令，复制该圆形，并使其与该圆形相切，复制5个，如下图：
第4步

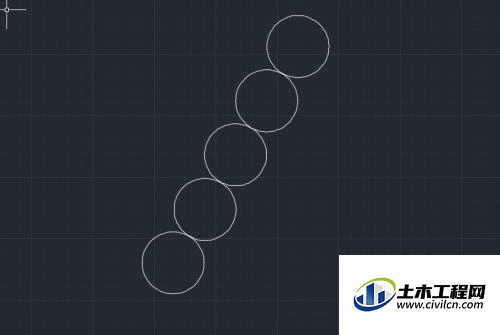

输入RO命令，选择右侧4个圆形为对象旋转60°（以最左侧圆形的圆心为中点）
第5步

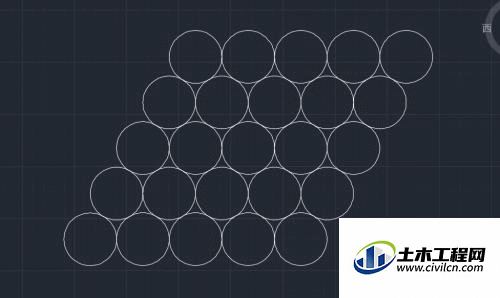

使用象限点复制方法，补全全部圆形并使其相互相切，如下图：
第6步

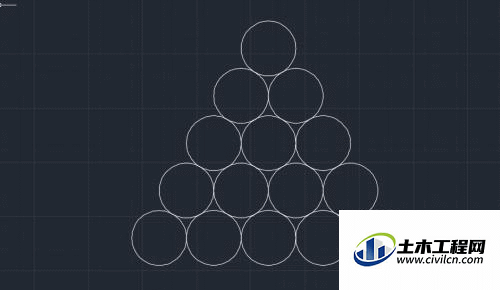

最后删除多余圆形，使其类似于一个正三角形，这样图形就绘制好了，是不是很像堆叠整齐的钢管？
