CAD软件使用者在绘图过程中少数时候需要画链条，此方法可以大大节约绘图时间。但是使用不多，很多朋友都不知道CAD中me应运链条绕法怎么用，所以本次分享的方法在CAD绘制过程中应用比较广泛，在链条传递过程中都用需要。
方法/步骤
第1步

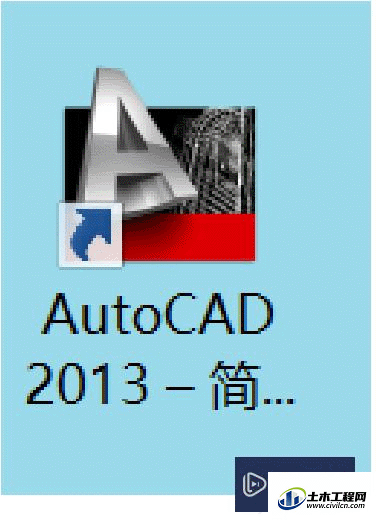

打开CAD软件，版本不受限制
（提示：如图所示为AUTOCAD2013版本，各位需要绘制的时候不需要考虑CAD版本问题，任何一款CAD，旗下各版本都可以使用）
第2步

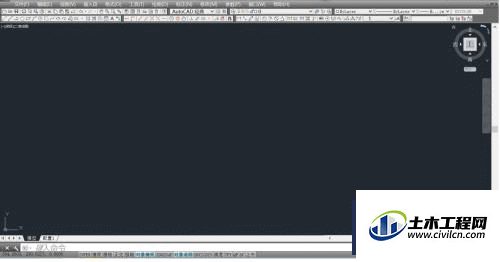

打开软件后，点击新建按钮后，新建空白页面
第3步

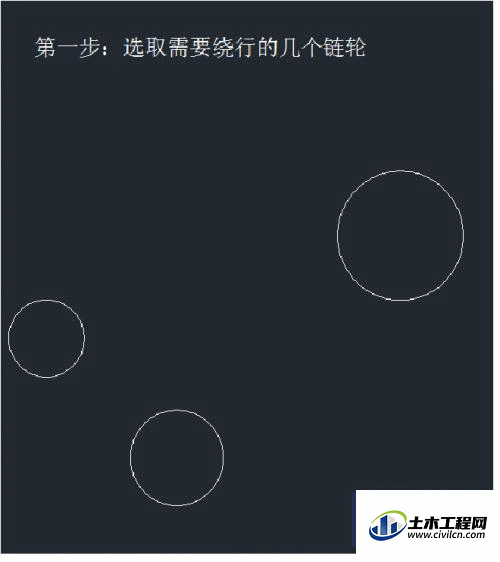

图一、在空白页面上画三个圆

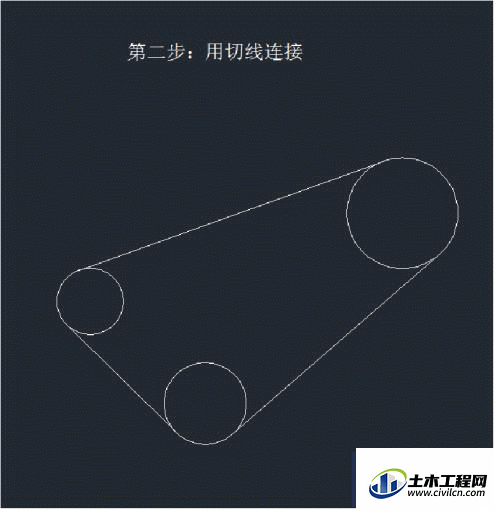

图二、利用工具找到切点，画切线
第4步

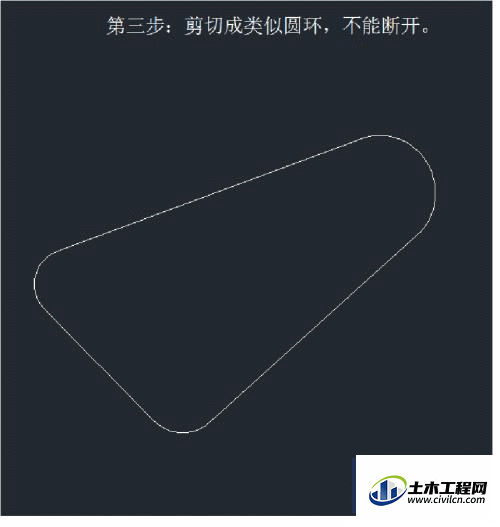

剪切掉多余圆弧，不能是连接线断开
用PE命令，将断线结合起来
第5步

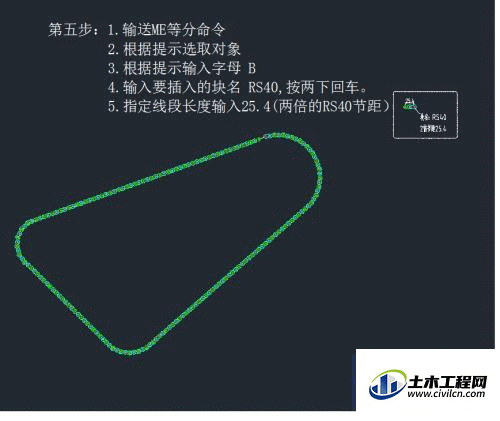

1.输送ME等分命令 2.根据提示选取对象 3.根据提示输入字母 B 4.输入要插入的块名 RS40,按两下回车。 5.指定线段长度输入25.4(两倍的RS40节距）
第6步

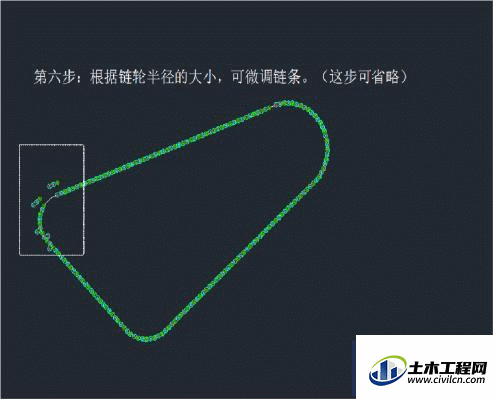

生成后，再进行微调整即可
