CAD中斜线的长度怎么量取?

 在进行图纸的绘制时,有一些图纸对于各个线条的尺寸要求很高,有时候我们还需要进行周长的计算,所以我们需要了解各个线条的长度,那么CAD怎么测量斜线的长度?软件里面有对应的功能,下面来告诉大家。

方法/步骤

第1步

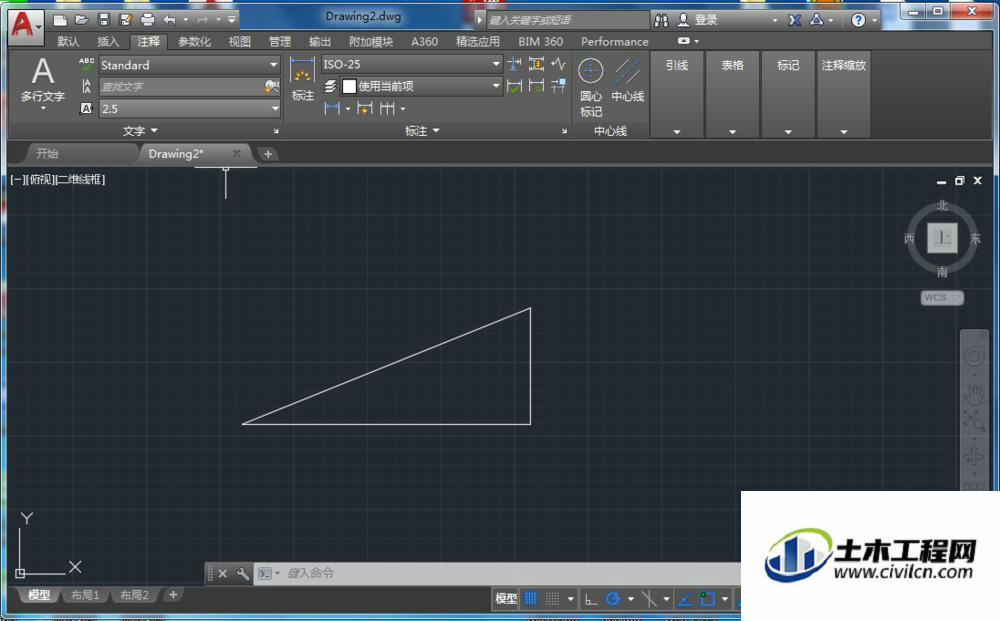

第一步:打开我们的CAD图纸,如下图所示。


第2步

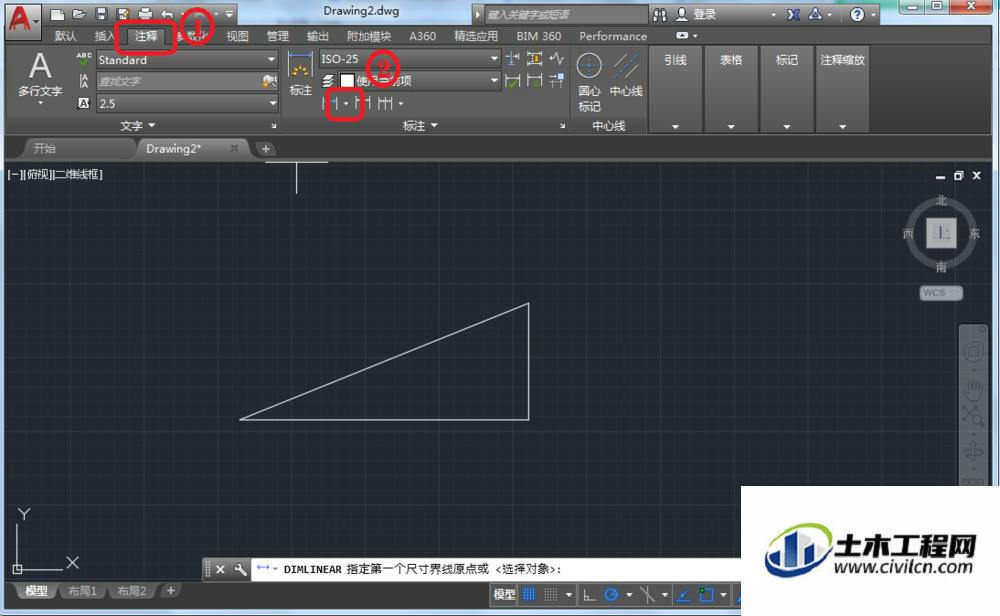

第二步:点击菜单中的“注释”,然后再点击“线性”后面小三角,如下图所示。


第3步

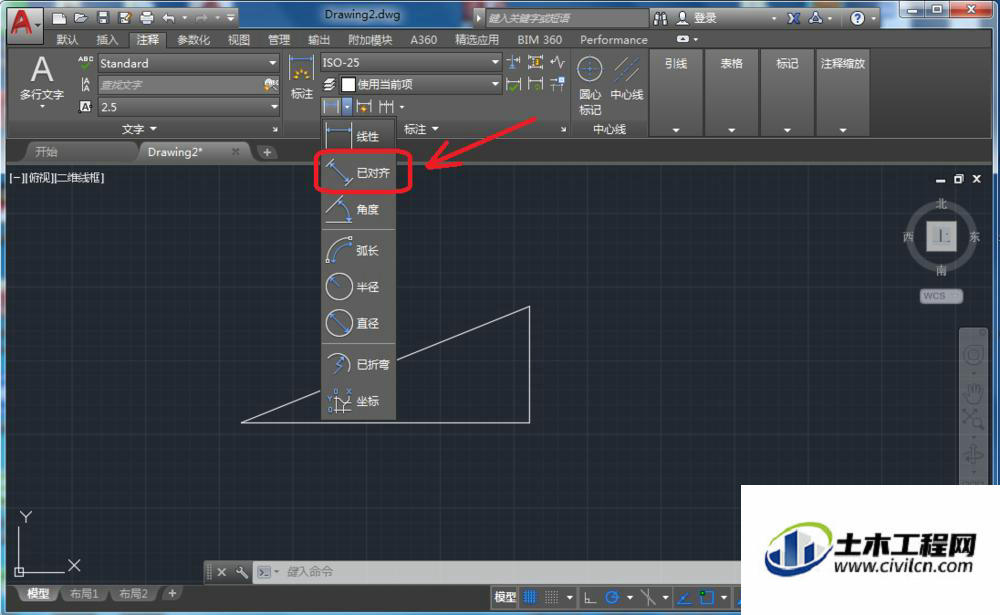

第三步:这时会出现一个子菜单,点击里面的“已对齐”,如下图所示。


第4步

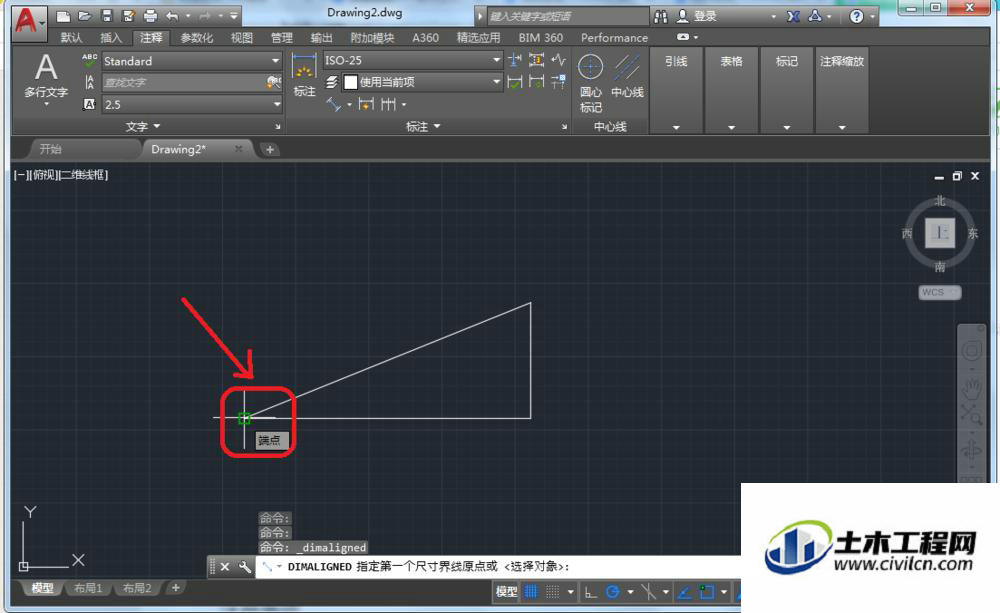

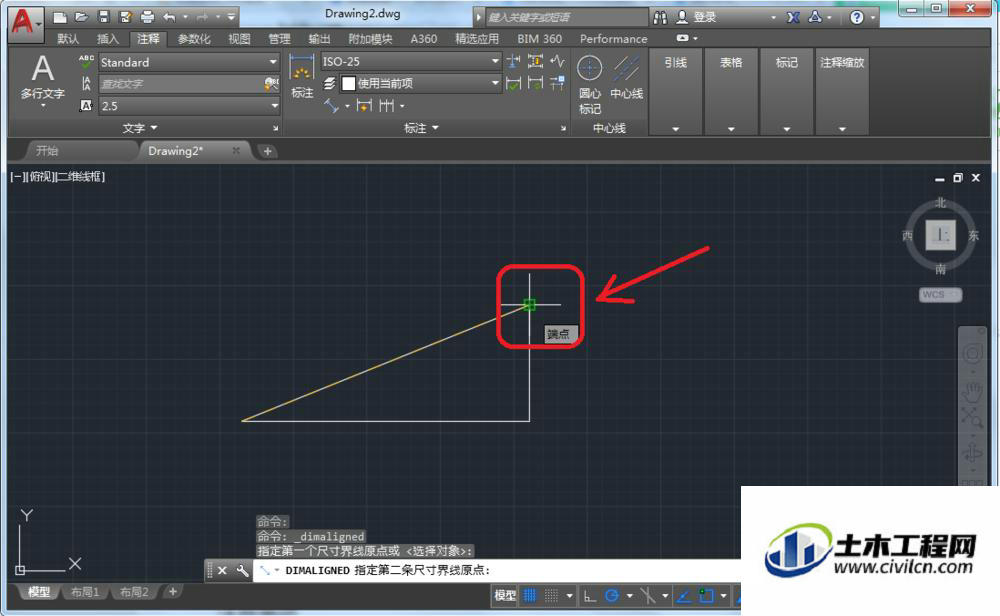

第四步:然后鼠标“左键”点击斜线的一端,再然后鼠标“左键”再点击斜线的另一端,如下图所示。



第5步

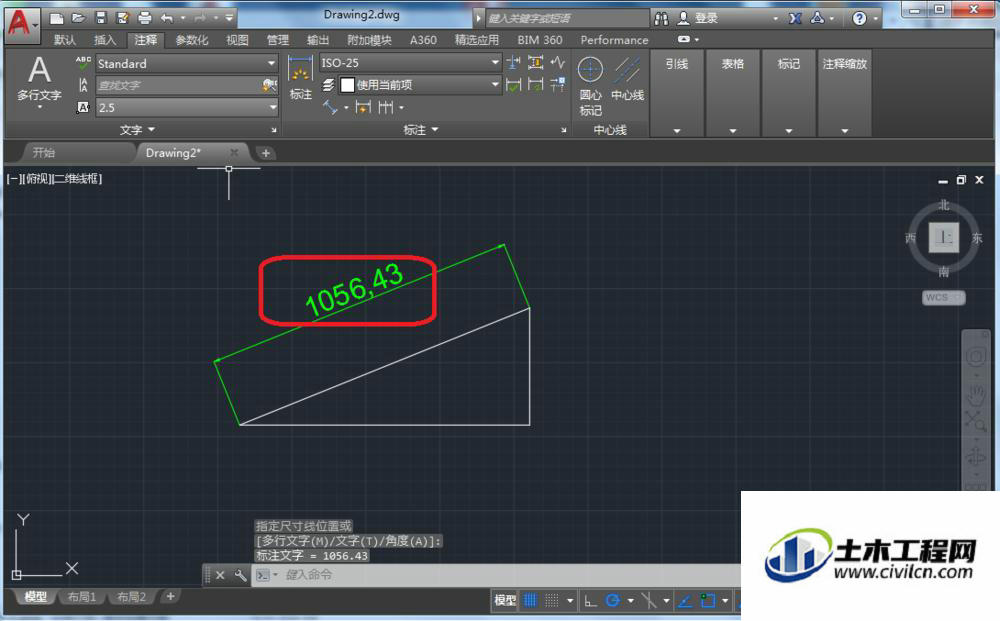

第五步:将标注尺寸拉出来一点后点击鼠标左键,这样斜线的尺寸就测量完成了,如下图所示。
