CAD绘图过程中经常会用到地图作为参照，有了参照图也可以让我们更好的产出好看的图纸，可是CAD怎么进行插入参照底图呢？不少小伙伴不知道怎么去操作，那么快来跟着看看吧！
方法/步骤
第1步
打开桌面上的cad软件，进入操作界面。如图所示
第2步

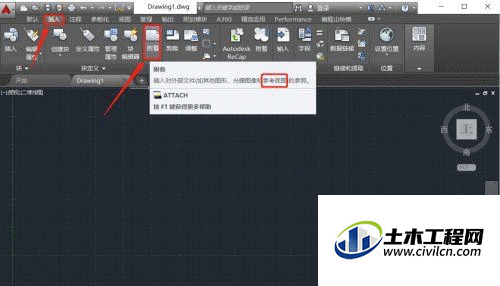

找到上方工具栏中的“插入”选项，点击，找到插入工具栏中的“附着”，点击。如图所示
第3步

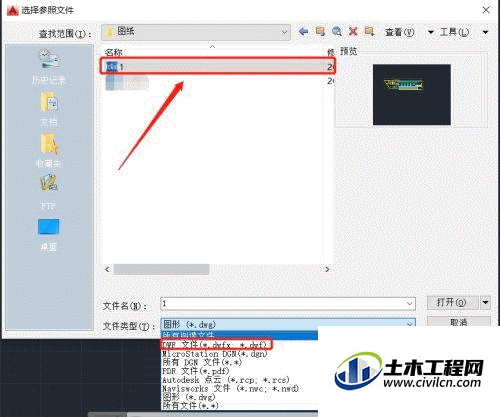

在弹出来的选择参照文件中，找到想要作为参照的文件夹，作为底图的文件格式可以是dwg、pdf等等，这里我们演示dwg格式文件，在下方文件类型选择点击dwg，再点击上方文件后，点击打开。如图所示
第4步

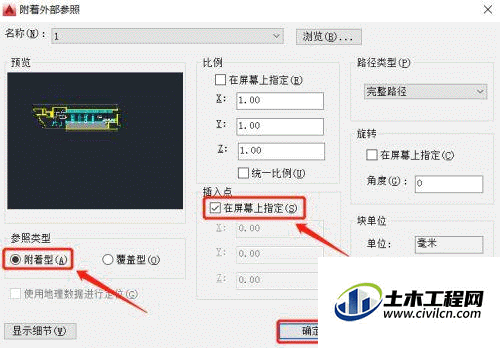

弹出外部参照设置面板，参照类型选择“附着型”，插入点选择“在屏幕上指定”，其他根据实际设置，然后点击下方确定。如图所示
第5步

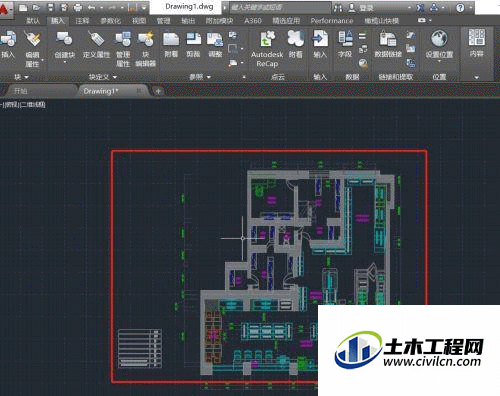

接下来，我们在cad画布中选择一处点击鼠标左键，刚才的参照文件就会插入进来，如果看不到插入文件，在下方输入栏输入命令Z—空格—A—空格，图形就会出来了。如图所示
总结
1、打开桌面上的cad软件，进入操作界面。
2、找到上方工具栏中的“插入”选项，点击，找到插入工具栏中的“附着”，点击。
3、在弹出来的选择参照文件中，找到想要作为参照的文件夹，作为底图的文件格式可以是dwg、pdf等等，这里我们演示dwg格式文件，在下方文件类型选择点击dwg，再点击上方文件后，点击打开。
4、弹出外部参照设置面板，参照类型选择“附着型”，插入点选择“在屏幕上指定”，其他根据实际设置，然后点击下方确定。
5、接下来，我们在cad画布中选择一处点击鼠标左键，刚才的参照文件就会插入进来，如果看不到插入文件，在下方输入栏输入命令Z—空格—A—空格，图形就会出来了。
