CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，需要添加一个图框，这样可以让我们的图形限制在固定的区域，方便后续的查看和打印，可是CAD怎么添加标准图框调整比例？本次就来为大家解答。
方法/步骤
第1步

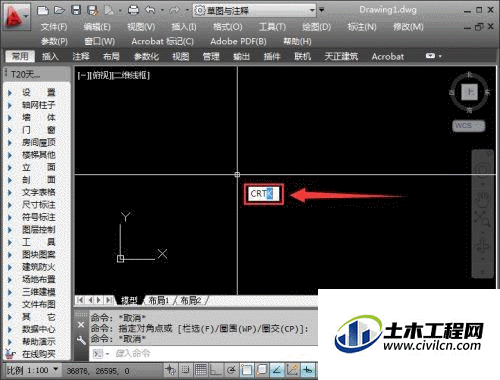

软件中输入CRTK并空格，执行插入图框。
第2步

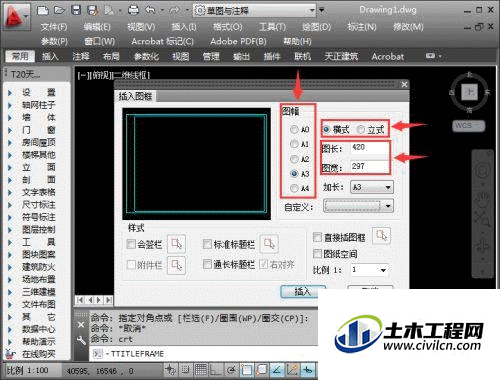

图幅下选择纸张大小，选择图框横式或立式，就会看到标准的图长和图宽；以A3纸张大小及横式为例，图长为420mm，图宽为297mm。
第3步

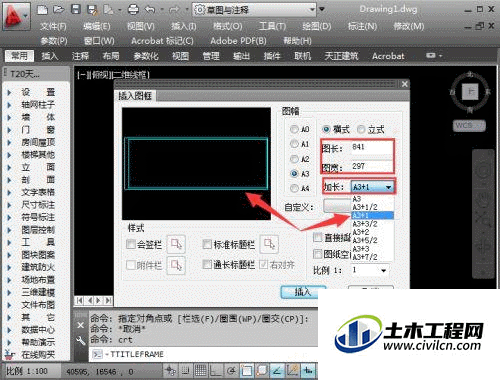

点击加长下拉三角选择A3+1，A3+1的标准图框尺寸图长为841mm，图宽为297mm，同时可以看到标准图框缩略图。
第4步

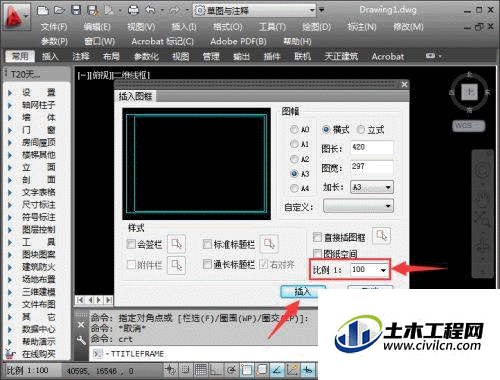

标准图框的尺寸和比例关系怎么计算呢？例如A3纸张大小的1:1比例为420mm*297mm，A3纸张大小的1:100比例则为42000mm*29700mm，输入比例数值点击插入。
第5步

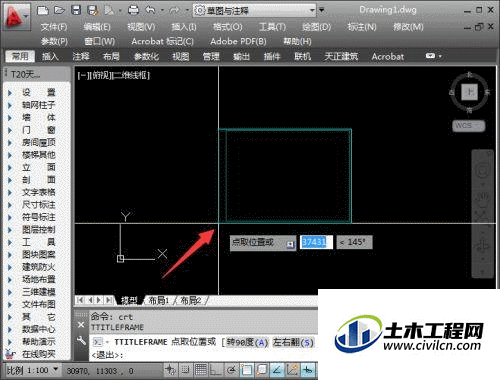

标准图框以左下角为基点，选择插入点点击完成插入即可。
第6步

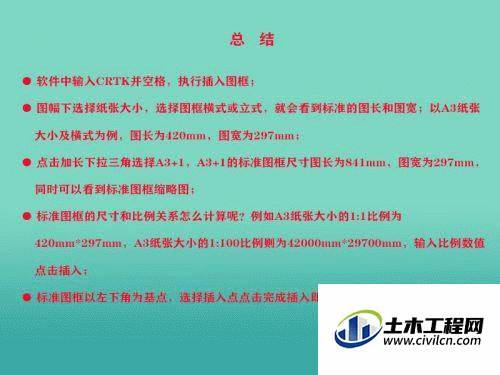

总结
软件中输入CRTK并空格，执行插入图框；
图幅下选择纸张大小，选择图框横式或立式，就会看到标准的图长和图宽；以A3纸张大小及横式为例，图长为420mm，图宽为297mm；
点击加长下拉三角选择A3+1，A3+1的标准图框尺寸图长为841mm，图宽为297mm，同时可以看到标准图框缩略图；
标准图框的尺寸和比例关系怎么计算呢？例如A3纸张大小的1:1比例为420mm*297mm，A3纸张大小的1:100比例则为42000mm*29700mm，输入比例数值点击插入；
标准图框以左下角为基点，选择插入点点击完成插入即可。
