CAD中如何利用pe命令将线段改为多段线并合并?

 我们在绘图的过程中经常使用线段绘图,而在后期改正的过程中又会需要图块是一个整体,这时就要求我们将散乱的线段合并成一个整体图形,所以今天就来给大家说说CAD的pe命令怎么将线段改成多段线且合并的吧!

方法/步骤

第1步

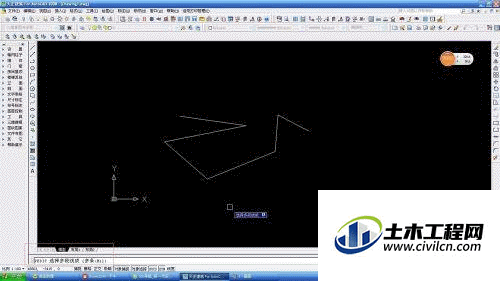

首先我们利用”L"命令画几条线段,我们可以看到线段之间是独立的。


第2步

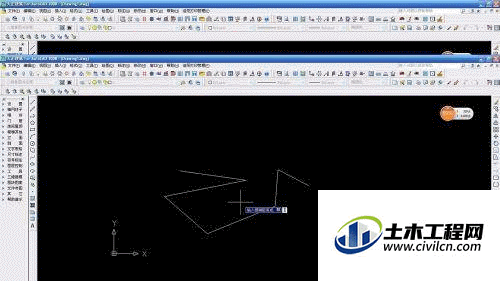

输入“pe”命令,在命令栏可以看到,【多条】输入”M"。


第3步

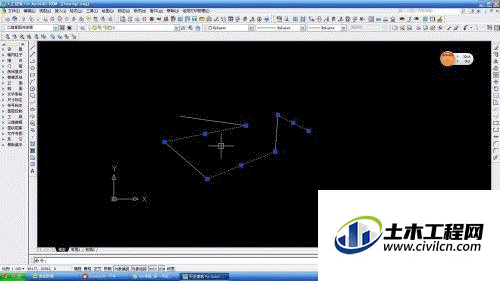

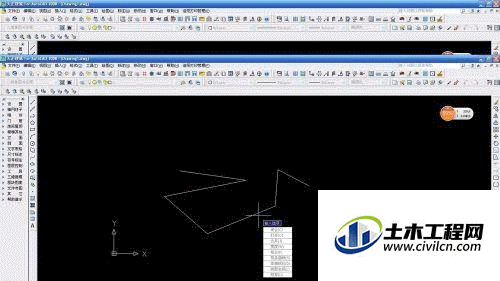

框选所有对象,点击空格,在弹出的的对话框中可以看到有很多命令,点击合并。



第4步

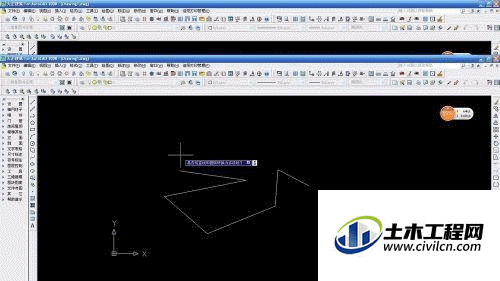

输入模糊距离为“0”点击空格,点击空白处


第5步

这时我们再点击线段可以看到,所有线段已经合并成了一条线段,这时的线段已经为多段线


第6步

在选择合并的对话框中我们还可以选择变宽,闭合等命令,将线段合并为多段线并加宽。
