CAD矩形阵列怎么使用?

 CAD是非常不错的精确绘图软件,我们可以使用各种命令进行绘制图纸。在CAD软件中,矩形阵列工具可以快速的复制出多个一样的矩形,能很大幅度的方便我们画图,但是CAD矩形阵列怎么用?这就来给大家说说。

方法/步骤

第1步

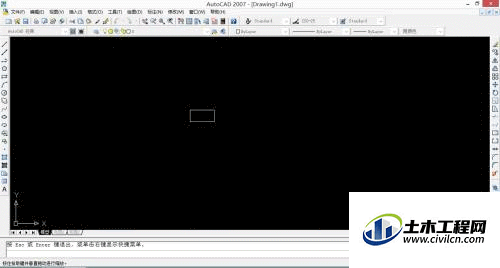

打开CAD制图软件,绘制一个长2宽1的矩形。


第2步

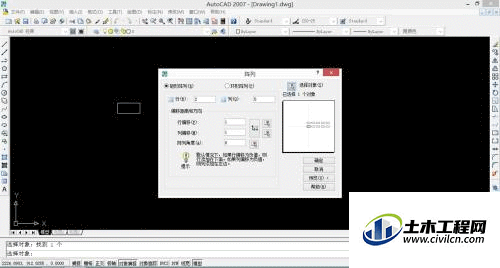

输入命令:array,弹出阵列界面。可在右侧预览框中看到设置后的效果。


第3步

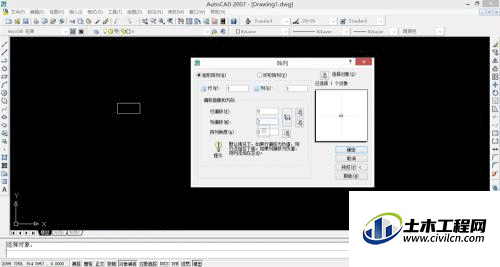

点击选择要矩形阵列的对象。


第4步

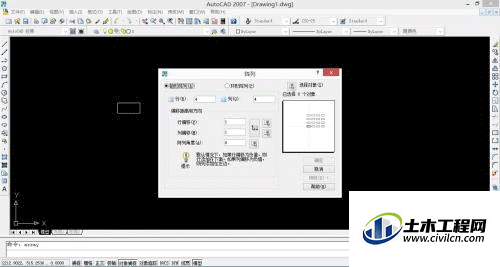

设置阵列行数2行,列数5行。


第5步

设置阵列方向和距离。行偏移输入5,即向上偏移距离为5;列偏移输入-10,即向左偏移距离为10。


第6步

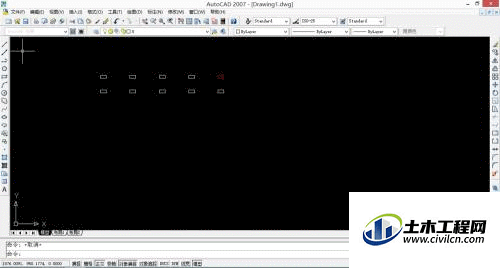

点击确定完成。
