CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，有时候在CAD中绘制图纸的时候，我们需要添加一些轴线来做辅助线，这样可以帮助我们更好的绘制图纸，特别是一些建筑图纸，那么CAD如何沿着墙体画轴线呢？本次就来告诉大家绘制步骤。
方法/步骤
第1步

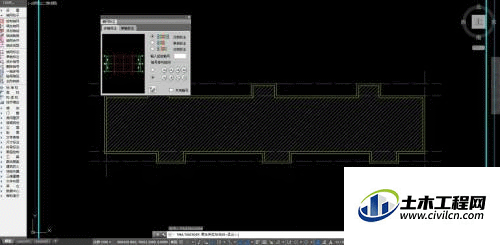

开启CAD图纸文件，将DOTE图层置为当前。
第2步

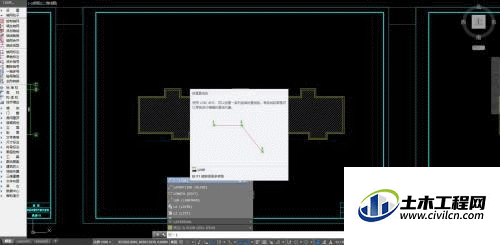

输入直线命令L，按下空格键确定，绘制轴网线条。
第3步

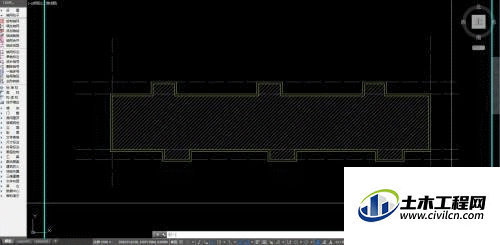

墙体中心较难捕捉，可以先沿着墙体的上边界绘制轴线。
第4步

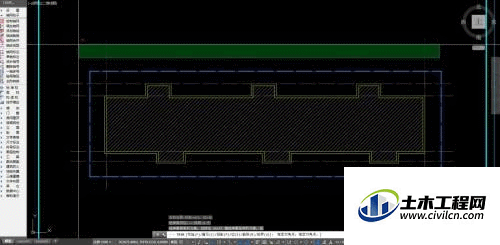

绘制一条轴线后，输入命令C，按下空格键确定，将轴线复制到每一个需要的墙体上。
第5步

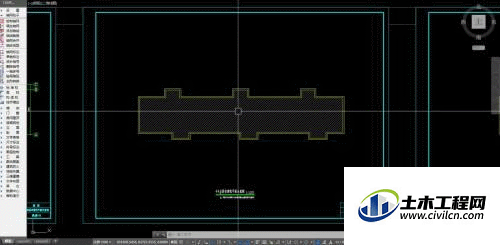

完成轴网的绘制后，选中轴线，偏移一半墙体的宽度，将轴线移动到墙线中间。
第6步

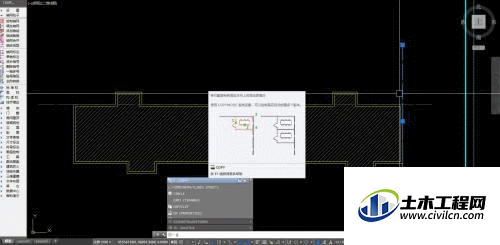

输入命令REC，空格键确定，绘制一个轴网框范围，利用TR命令裁剪多余轴线长度。
第7步
轴线放置到DOTE图层上，可以利用天正的轴网标注命令，对轴线进行快速标注。
