在CAD绘图中，往往要在一张图纸上画多个图形，这就需要多个绘图区域，所以CAD怎么设置出多个绘图区域呢？很多新手不是很了解，其实方法很简单，下面就来分享给大家参考。
方法/步骤
第1步
这里以绘制三个200×200矩形区域为例。如何绘制绘图区域这里不再多讲，不会的请看前一篇。

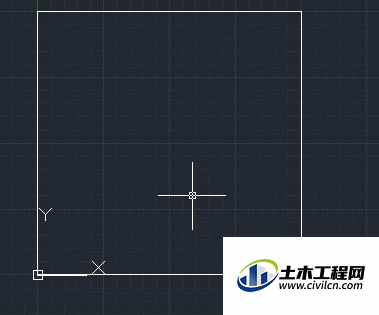

首先绘制第一个绘图区域，如下图。
第2步

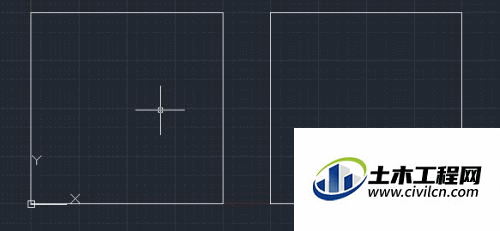

接着绘制第二个绘图区域。我们只需计算第二个绘图区域的坐标即可，图1左下角坐标为（0， 0），右上角坐标为（200，200）.将2图间隔设为50，则图2左下角坐标为（250，0），右上角坐标为（450，200）
具体步骤 limits空格→250，0空格→450，200空格→rec→250,0空格→450,200空格
第3步
看懂第二步，第三步就简单多了。那么第三个图的位置坐标为（500，0），（700，200）

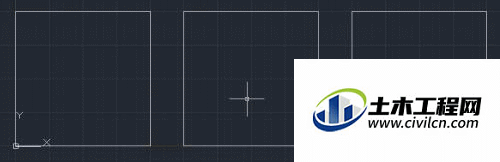

具体步骤同上，只要改变数字就行。 如下图 三个绘图区域已经出现。
第4步

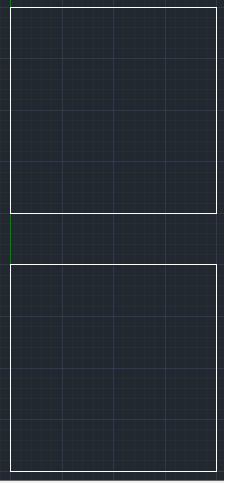

假如要绘制竖着排列的绘图区域，也只需改变坐标。比如图1（0,0）(200,200),图2（0，250）（200，450），会出来如下图
