CAD属性块文字移位调整

 CAD是一种专业的制图软件,这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中,绘图完毕之后,我们经常会使用属性块以便更好的添加文字,以及编辑文字的属性呈现效果,可是CAD属性块文字怎么进行移位呢?进行位置的调整是常有的事,下面就来教大家怎么操作。

方法/步骤

第1步

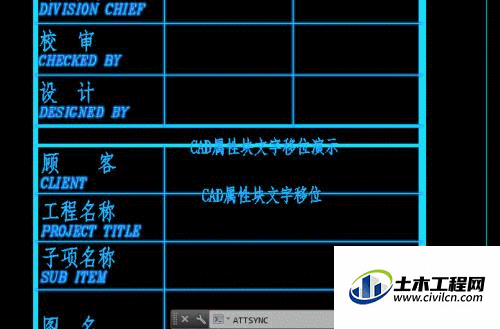

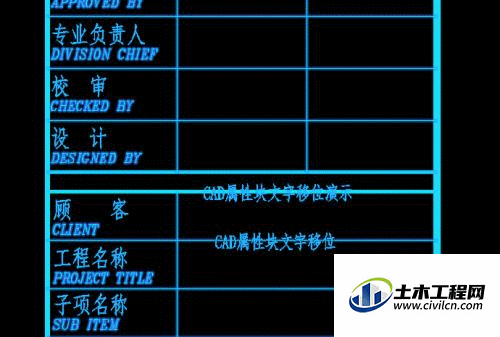

CAD中画图的时候通常会用到属性块,但是有时候编辑后的属性块,虽然文字都是设置成的正中,但是换一台电脑打开后文字就会移位,不在正中,甚至有时候会跑到其他单元格中。


第2步

你不必烦恼,一个命令即可解决你所有问题,这个命令就是attsync。


第3步

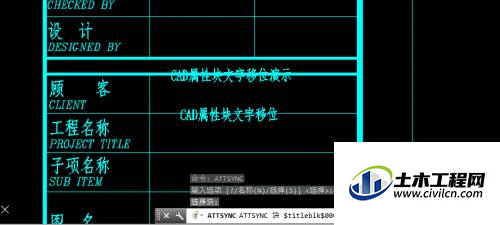

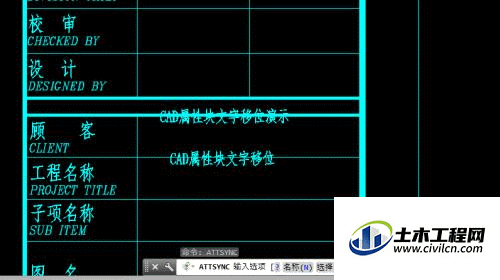

输入attsync命令后回车,会提示你输入属性块的名称还是直接选择你需要调整的属性块


第4步

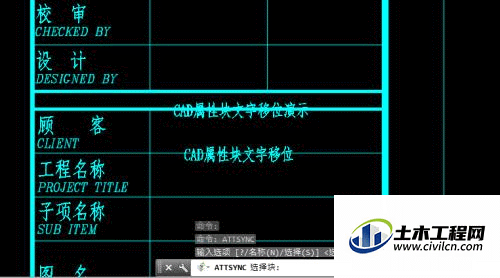

你如果知道属性块的名字就直接输入名字,如果不知道或不好输入,你可以输入S后,直接在屏幕上选取你需要修改的属性块即可,如果同一个属性块在一个dwg文件中有多个你,你任意选择一个即可。



第5步

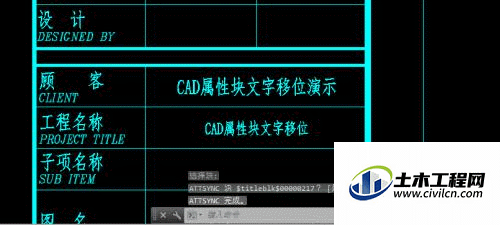

调整结束后的界面就好看多了,希望对大家有用。
