CAD布局如何标注设置?

 CAD是一种专业的制图软件,这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中,很多CAD图纸在绘制好之后,我们都需要进行标注,但为了出图方便我们一般会在布局里面,可是CAD布局怎么设置标注呢?其实方法是差不多的,这就操作给大家看看。


方法/步骤

第1步

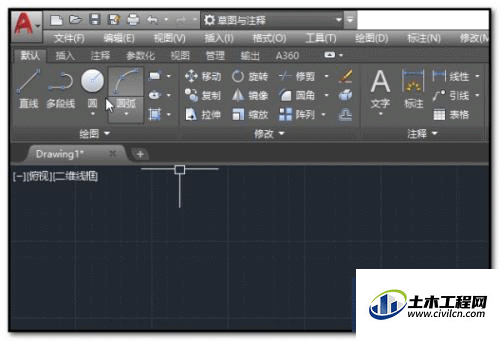

打开CAD,新建一个文件。


第2步

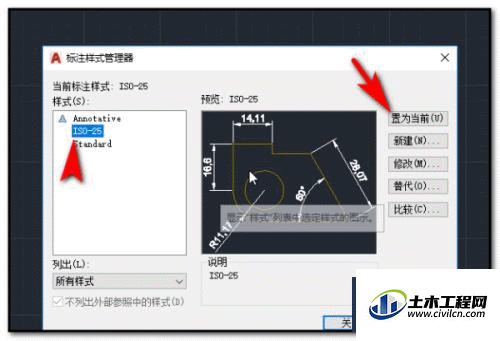

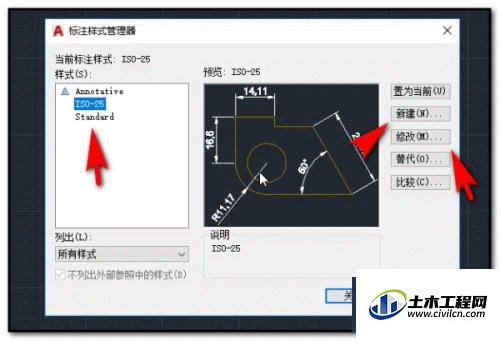

在创建新标注样式编辑样式名称,点击继续。


第3步

设置尺寸线颜色和尺寸接线颜色。


第4步

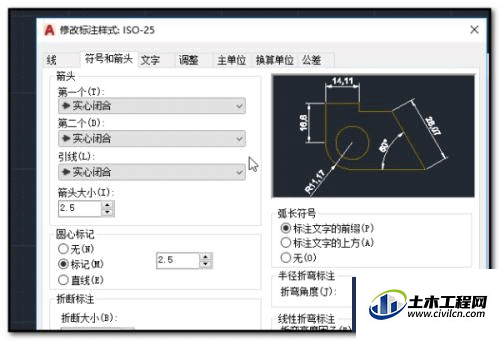

设置箭头大小。


第5步

选择字体和颜色,


第6步

文字高度设置合适的数字。
