如何在CAD中设置图形界限?

 我们在绘制CAD图形的时候,一般都要给CAD设置一个图形界限。图形界限确定了栅格和缩放的显示区域,因此设置好图形界限是很有必要的,所以CAD怎样设置图形界限呢?这就来教大家。

方法/步骤

第1步

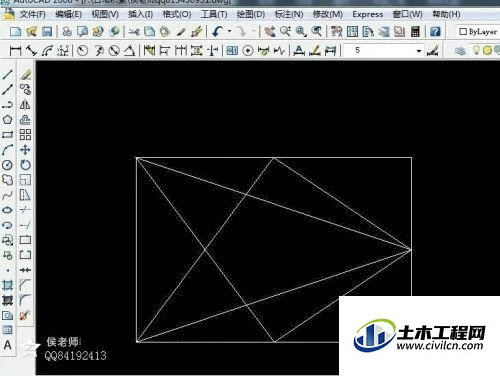

如下图,任意画一个图形。


第2步

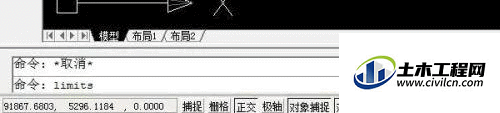

 输入命令 limits,这里是不分大小写的。该命令的意思是重新设置模型空间界限。如下图,再按回车键。


第3步

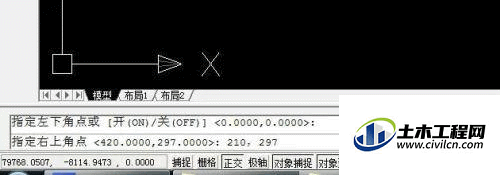

 设置图型界限。Cad默认的图形界限为A3纸的界限即为0,0 ;297,420。 如果,你想设置A4纸大小,就要继续输入0,0;210,297。如下图。


第4步

以上介绍的图形界限的设置方法对技术熟练的人来说是很简单的。简要来说,就是,输入命令limits之后,在接着输入  你要设置的图形界限。这里再拓展介绍另一种情况,如下图,你要以下图中的红色矩形作为图形界限,该如何设置呢?


第5步

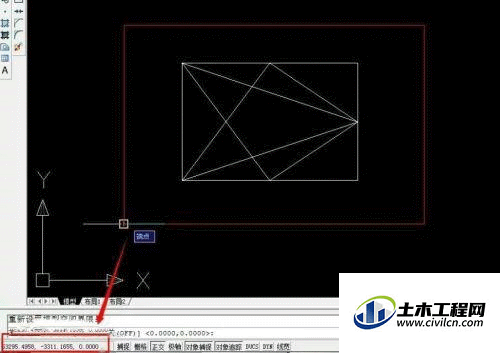

  输入命令limits,提示指定左下角的点,这时,你需要捕捉矩形的左下角和右上角的坐标。直接选择矩形,如下图,先选择左下角的那一个直角,在看一下左下角命令框的坐标。同理,在捕捉右上角的端点出坐标,在按照上面的方法,这样图形界限就设置好了。
