CAD如何创建和插入标高块?

 在CAD作图中经常需要输入标高,如果创建块,采用块插入的方法,会使标高标注方便快捷,提高工作效率。可是CAD怎么创建和插入标高块呢?不了解的小伙伴们,快看看下面的教程是如何操作的吧!

方法/步骤

第1步

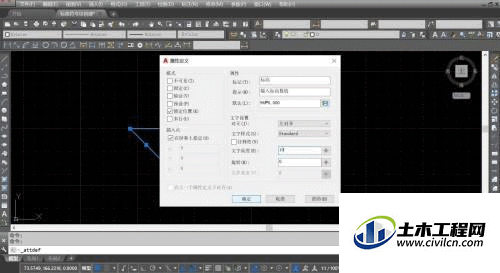

打开CAD软件,用直线命令,画出一个标高符号。定义块属性方法,选中标高符号,点击【绘图】—【块】—【定义属性】,进入【属性定义】对话框,标记输入“标高”,提示输入“输入标高数值”,默认输入“%%P0.000”,文字高度输入“10”,属性定义完毕后,点击【确定】按钮。


第2步

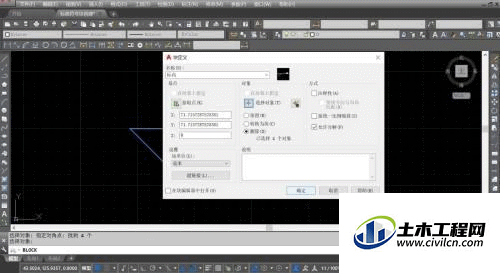

指定标记“标高”的位置。然后进行块创建。点击【绘图】—【块】—【创建】,进入【块定义】窗口,名称输入“标高”,指定“拾取点”,选择对象,点击【确定】,标高块创建完成。


第3步

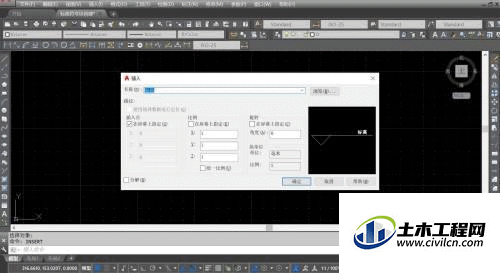

插入块。命令行输入“Insert”,回车,页面弹出【插入】窗口,输入名称“标高”,点击【确定】。


第4步

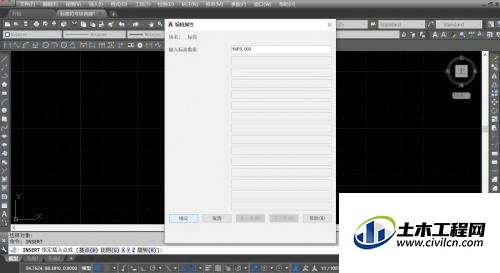

在页面指定位置点击,页面弹出【编辑属性】窗口,输入标高数值后,点击【确定】按钮。


第5步

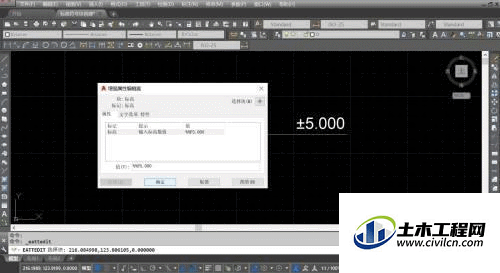

页面插入了标高的符号和数值。双击标高数值,可以进入【增强属性编辑器】窗口,可以进行【属性】、【文字选项】、【特性】的修改,修改完毕之后,点击【确定】。标高块插入完毕。


第6步

总结:

1.打开CAD软件,用直线命令,画出一个标高符号。定义块属性方法,选中标高符号,点击【绘图】—【块】—【定义属性】,进入【属性定义】对话框,标记输入“标高”,提示输入“输入标高数值”,默认输入“%%P0.000”,文字高度输入“10”,属性定义完毕后,点击【确定】按钮。

2.指定标记“标高”的位置。然后进行块创建。点击【绘图】—【块】—【创建】,进入【块定义】窗口,名称输入“标高”,指定“拾取点”,选择对象,点击【确定】,标高块创建完成。

3.插入块。命令行输入“Insert”,回车,页面弹出【插入】窗口,输入名称“标高”,点击【确定】。

4.在页面指定位置点击,页面弹出【编辑属性】窗口,输入标高数值后,点击【确定】按钮。

5.页面插入了标高的符号和数值。双击标高数值,可以进入【增强属性编辑器】窗口,可以进行【属性】、【文字选项】、【特性】的修改,修改完毕之后,点击【确定】。标高块插入完毕。
