CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，很多小伙伴不知道CAD怎么检查零件的孔，画图时如果一个零件涉及到很多的孔，如内部的孔，还有外面的孔。所以画图时最好要把隐藏的内孔画出来，因为这样可以很直观的检查这个零件究竟有没有问题。
方法/步骤
第1步

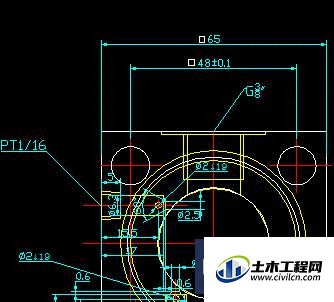

如下图所示是某个右视图的前盖零件，从表面上看不出有什么问题。也末看见外部的4个孔和内部的孔之间会存在干涉的现象。
第2步

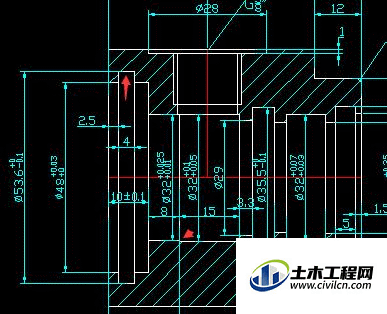

可当我们在检查前视图的时候会发现其中的一个最大的内孔没有在右视图上反应出来，从而导致没有检查出问题来。
第3步

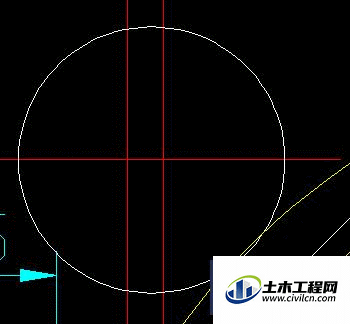

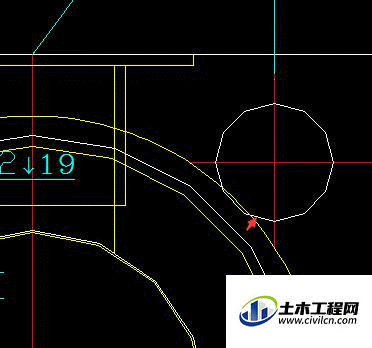

把前视图上的这个最大内孔直径53.6，在右视图上体现出来并用虚线表示。可以看到这个内孔画出来之后，和4个直径11的孔干涉了。
第4步

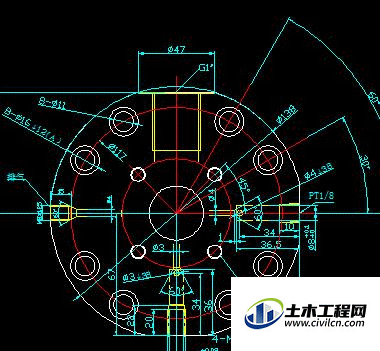

出现这种干涉情况肯定不行的，在内孔不变的条件下只能改变4个孔之间的距离。
第5步

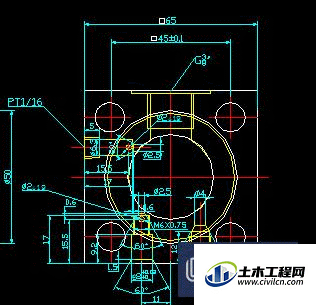

由于干涉的部位不大，因此4个孔之间的距离适当加大点就可以满足条件。通过电脑模拟分析，当4个孔的距离改为48就可以了。
第6步
以上情况只是其中的一个案例而已，画图不单是把图画好，画完整还要多考虑其它的隐藏问题，这样才能减少出错。
