CAD可应用行业广泛，各种图形都可以在CAD中绘制。换热器列管进行用CAD进行孔的排布，利用阵列命令绘制如图所示的带角度的矩形阵列，下面来详细的说说CAD怎么画带角度的矩形阵列。
方法/步骤
第1步
首先我们打开CAD软件（以下步骤各版本CAD均通用）
第2步

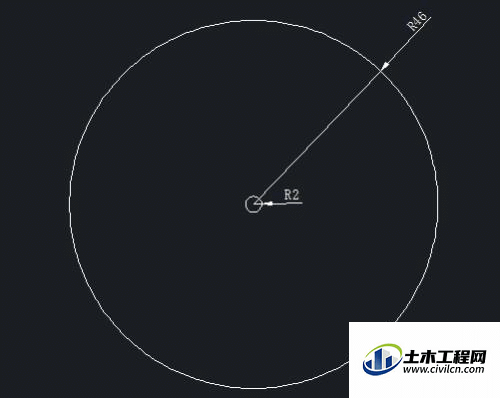

在绘图区域选择合适的一点为圆心，绘制半径为46和2的圆
第3步

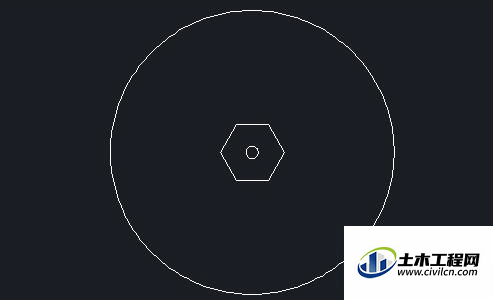

点击【绘图】-【多边形】按钮，绘制一个正六边形，绘制六边形时选择外切于圆，圆的半径为9
第4步

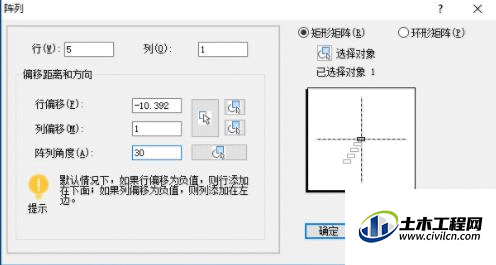

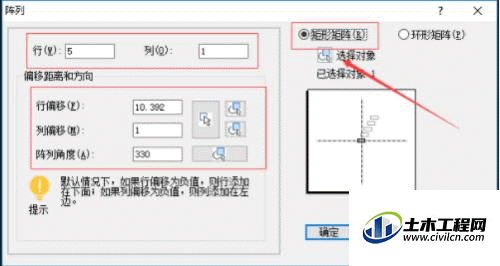

在绘图区域输入ARRAY命令，打开如图所示的阵列对话框
第5步
在阵列对话框选择矩形矩阵，然后选择直径为4的圆为阵列对象，其他设置如上图所示，绘制出如图所示的矩形阵列
第6步
再次执行阵列ARRAY命令，阵列相关数据设置以及结果如图
第7步

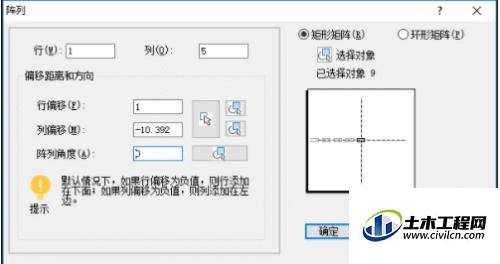

操作同上，相关设置如下：
第8步

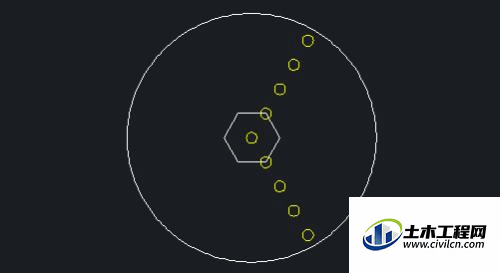

此时选择的阵列对象如图中黄色部分所示
第9步

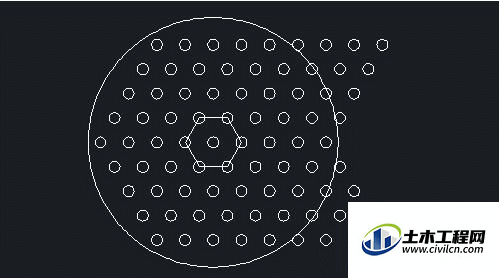

绘制结果如图
第10步
操作同上，相关设置如下：
第11步

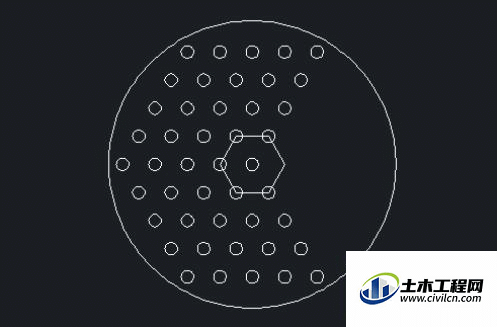

此时选择的阵列对象跟第8个步骤相同，绘制结果如下：
第12步

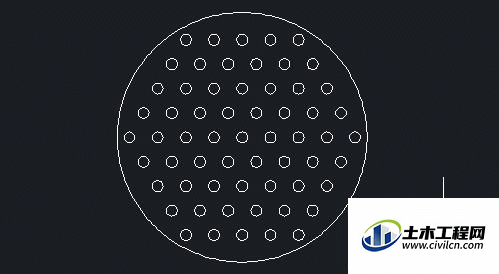

删除多余的图形，得到下图：
第13步

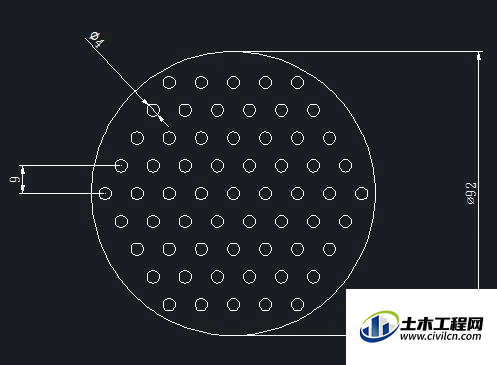

最后给图形标注，即可在CAD中完成带角度的矩形阵列的图形绘制
