CAD被广泛运用于工程制图上，在给排水中阀门的绘制可简可繁，但经常使用在给排水管线绘制上，对施工意义非凡。但是CAD排水中怎么画旋塞阀呢？这是必学的技能，下面来详细的介绍给大家。
方法/步骤
第1步

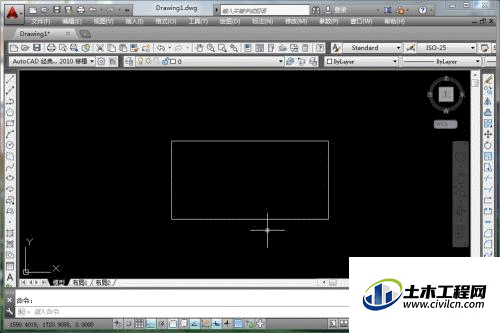

先用矩形工具绘制一个长100，宽50的矩形。
第2步
在矩形内画出对角线；
第3步
用快捷键【x】拆分矩形；
第4步

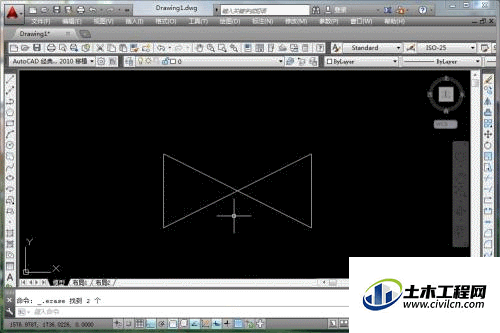

删除矩形两条长边；
第5步
在矩形对角线相交处画一个半径15的圆；
第6步

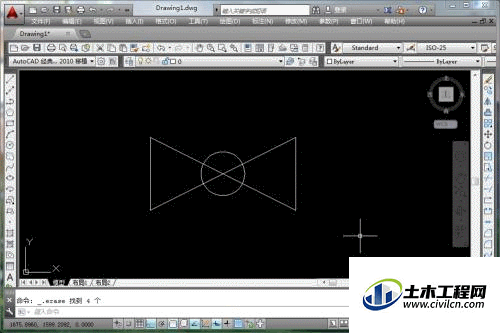

用修剪工具去除圆内多余的线就是给排水中旋塞阀的画法了，

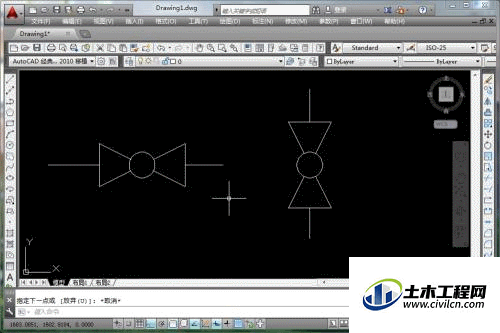

连接管线，大小缩放，方向旋转即可。
