CAD如何设置打印参数?

 CAD是目前比较专业的绘图软件之一,在软件里面画好图纸之后,因为工作的原因我们还需要进行打印下来,可是打印之前有许多细节需要我们来设置,那么CAD怎么设置打印参数?这就来简单的给大家介绍介绍。

方法/步骤

第1步

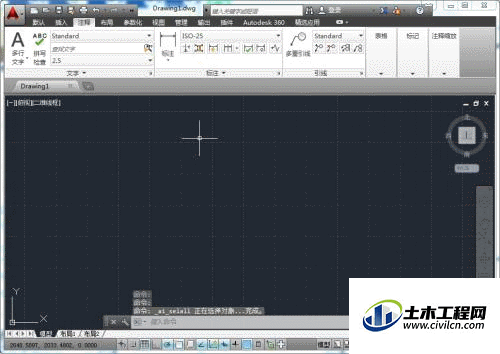

首先点击桌面的快捷方式,运行AutoCAD2014软件。

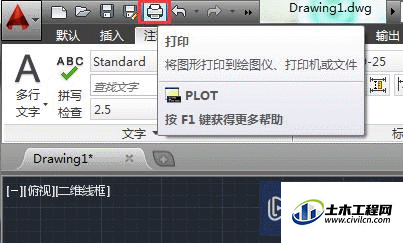

第2步

点击菜单栏上方的【打印】按钮,打开【打印-模型】对话框。

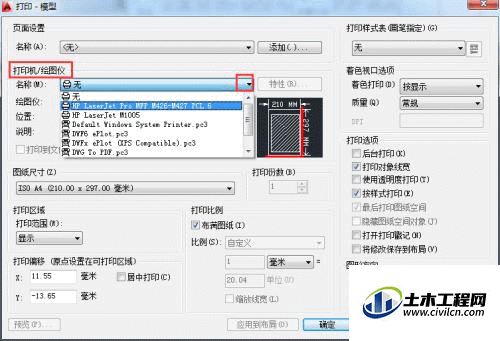

第3步

在【打印/绘图仪】选项组中单击【名称】。

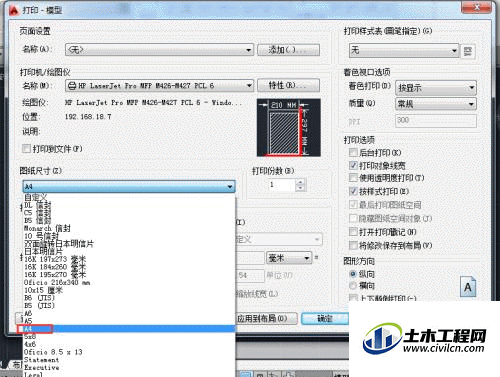

第4步

在“图纸尺寸”选项组中选择要打印的图纸尺寸,这里选择A4。

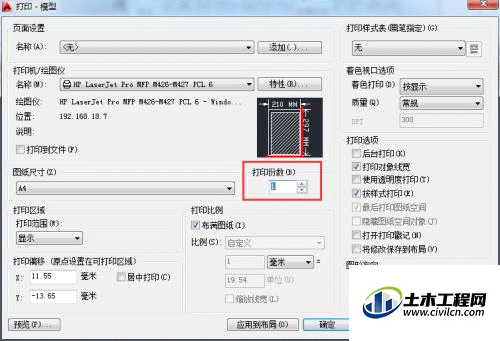

第5步

在【打印份数】选项组中输入打印份数,这里选择【1】。

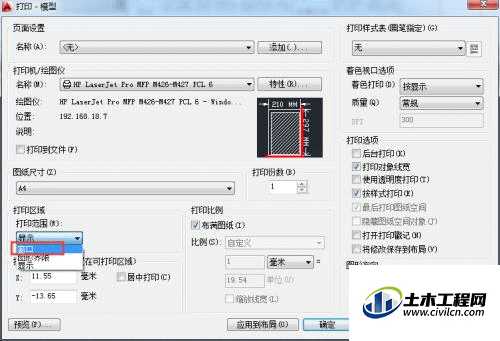

第6步

在【打印区域】选项组中单击【打印范围】下拉按钮,选择打印的方式,这里选择【窗口】选项。

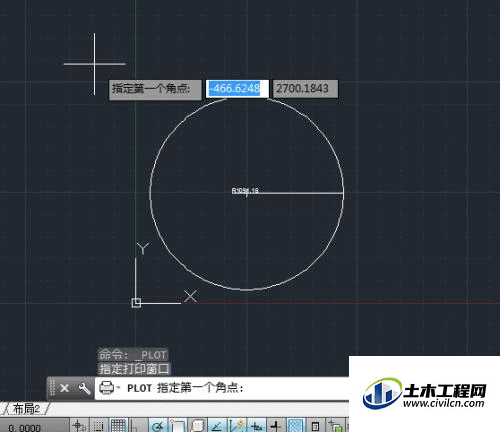

第7步

在绘图区中,使用鼠标框选出需打印的范围。

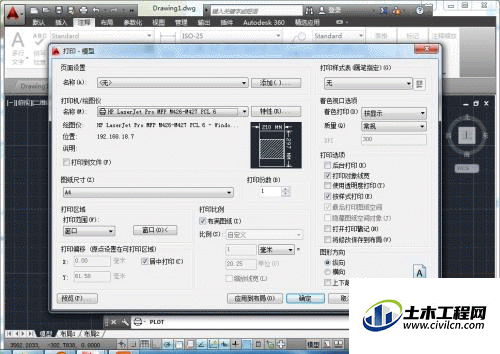

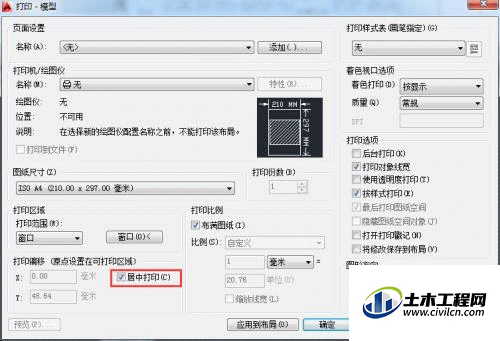

第8步

返回对话框并勾选【打印偏移】选项组中的【居中打印】复选框。


第9步

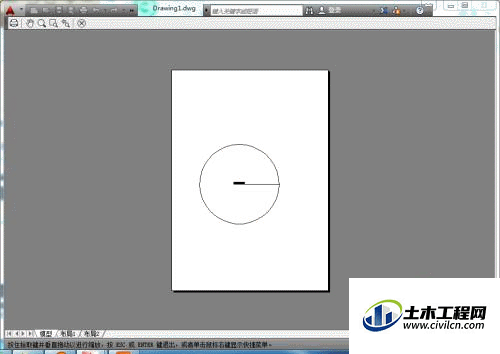

单击【预览】按钮,在预览模式中可查看到打印预览效果。



第10步

按【Esc】键退出预览模式,返回当前对话框,单击【确定】按钮进行打印。
