CAD如何将文件转换成PDF文档?

 工作中有时候需要将CAD文件转换成PDF文件以供大家方便查看,那么DWg格式用手机查看起来不方便,而PDF查看起来就方便许多了,下面给大家介绍一下CAD文件怎么转为PDF文档的方法。

方法/步骤

第1步

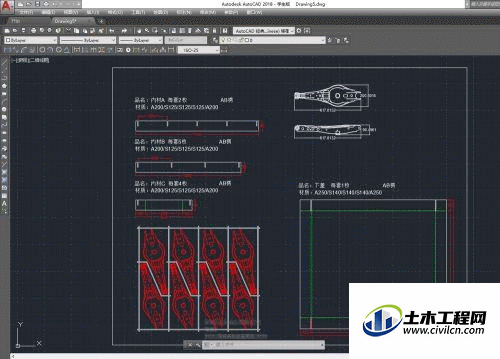

打开画好的文件(如下图):


第2步

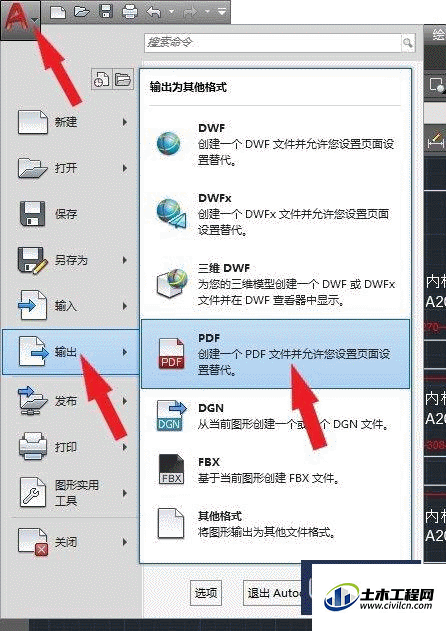

点击CAD页面左上角CAD标志,然后点击输出选项里的PDF选项(如下图):


第3步

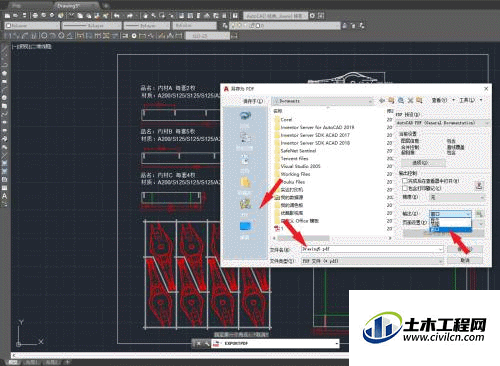

左侧箭头所指选择保存的位置,中间箭头所指更改文件名称,然后在右边箭头把指处将输出后面更改为窗口(如下图):


第4步

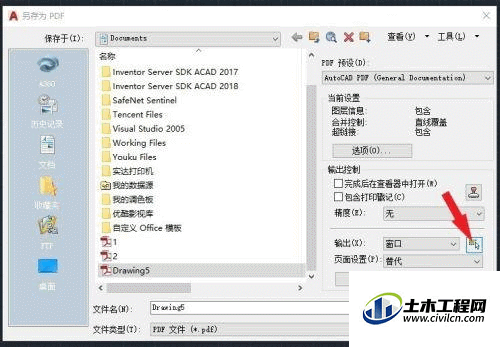

点击窗口后面的小标识,框选文件(如下图)


第5步

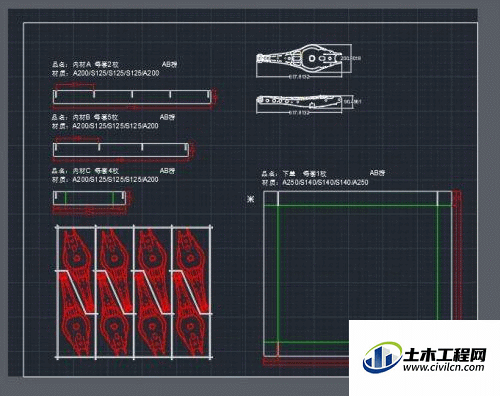

选中文件中有图形的部分(如下图):


第6步

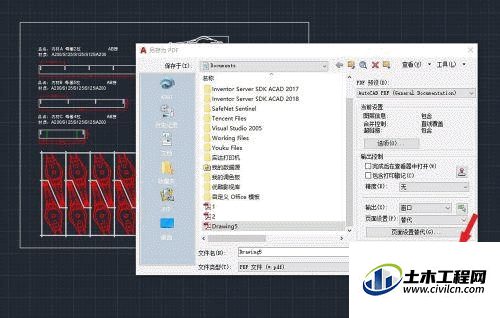

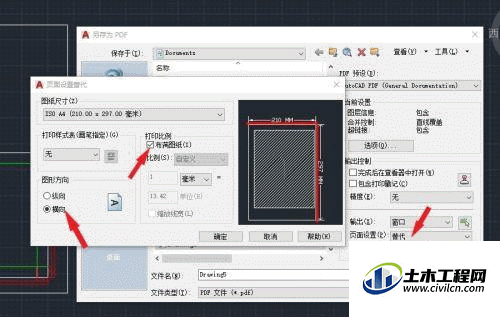

点击输出下面页面设置,将当前换成替换,然后点击页面设置替代,在跳出的对话框里将图纸方向调整为横向,勾选布满图纸,最后点击确定按钮(如下图):


第7步

最后点击对话框右下角的保存按钮即可完成(如下图)


第8步

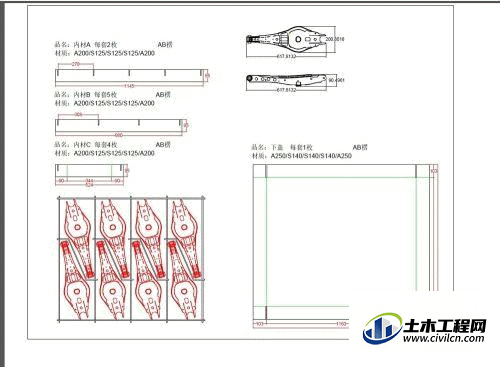

在刚保存的位置处打开导出的文件(如下图):
