CAD如何设置外部参照裁剪边界边框的可见性与否?

 CAD外部参照中的裁剪边界边框的命令,可以决定外部参照裁剪边界在当前图形中的可见性与否,或在打印时是否显示,有的用户可能不了解,那么下面就来详细的讲解一下CAD怎么设置外部参照裁剪边界边框的可见性的吧!

方法/步骤

第1步

首先我们打开CAD软件

第2步

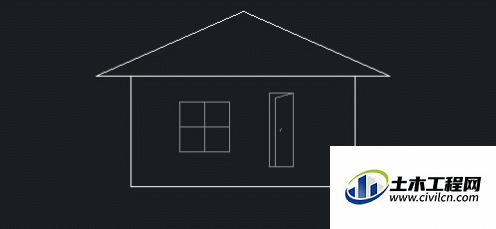

 打开如图所示已经添加参照附着的图形


第3步

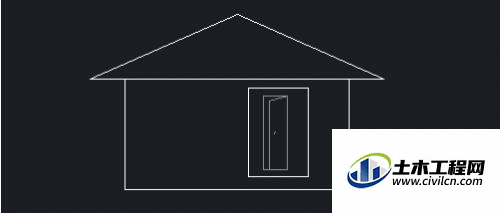

执行新建边界命令后得到下图,


第4步

门外的方框为裁剪边界边框,此时在命令栏输入XCLIPFRAM,将XCLIPFRAM的新值设为0(设置值为0时,不显示边界边框;设置值为非0时,显示边界边框)命令栏显示操作如下:


第5步

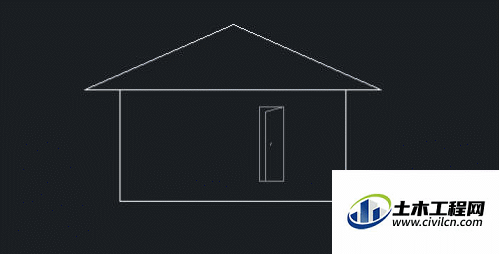

设置完成之后,剪裁边界边框在CAD中就不会显示了
