CAD怎么命名保存当前坐标系?

 同一张CAD施工图中,当需要用到多个参考坐标系时,分别对其进行保存,方便在不同坐标系中切换,例如坐标系和测量坐标系之间的转换,那么CAD如何命名保存当前坐标系呢?下面的经验供大家参考。

方法/步骤

第1步

这里以Auto CAD 2012版做演示,其他版本可做参考;

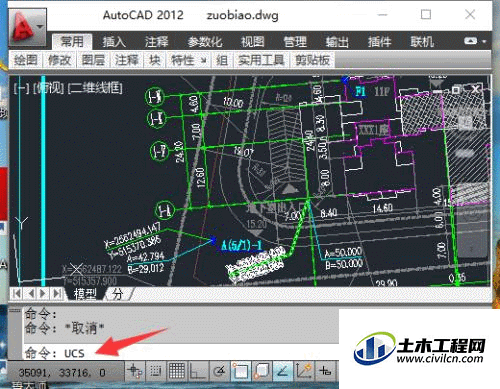

打开施工图纸,在命令行输入‘ucs’,回车;


第2步

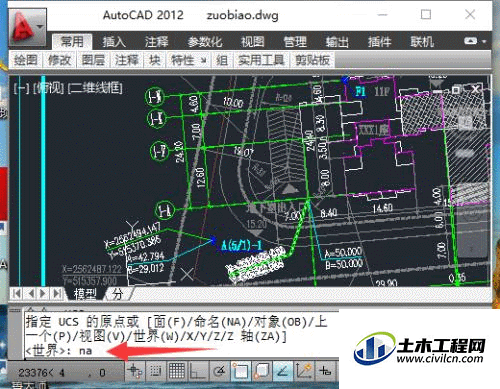

在提示行输入‘na’,回车;


第3步

在提示行输入‘s’,回车;


第4步

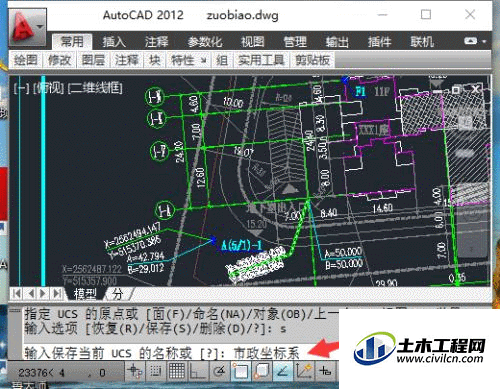

在提示行输入你给坐标系的命名,比如‘市政坐标系’,回车,完成坐标系命名保存;


第5步

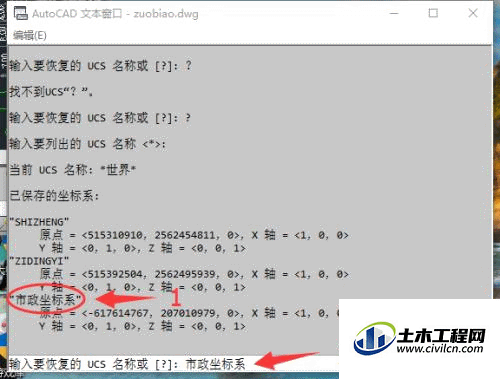

当在别的坐标系中想调用保存过的其他坐标系时,按以下步骤进行:1、在命令行输入‘ucs’,回车;2、在提示行输入‘na’,回车;3、在提示行输入‘r’,回车;4、在提示行输入坐标系名称,或输入‘?’查询,在列表中找到坐标系的名称并在提示行中输入。
