CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，想要使用CAD进行绘制建筑图的轴线，很多小伙伴都不知道CAD怎么画建筑图的轴线？轴线在建筑图纸中很重要，所以本次教程来告诉大家绘制的方法。
方法/步骤

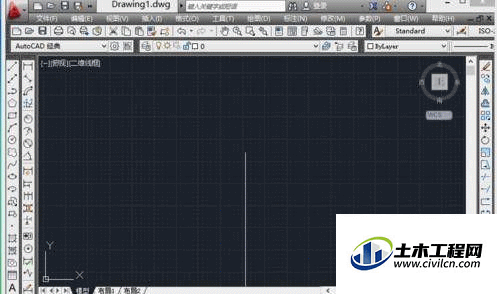

第1步
打开CAD，进入主界面，然后在CAD中画轴线，命令是L，如图所示

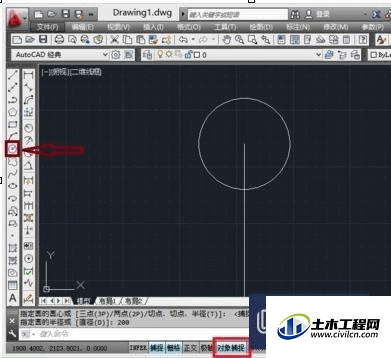

第2步
如图所示，打开对象捕捉，在端点处画圆

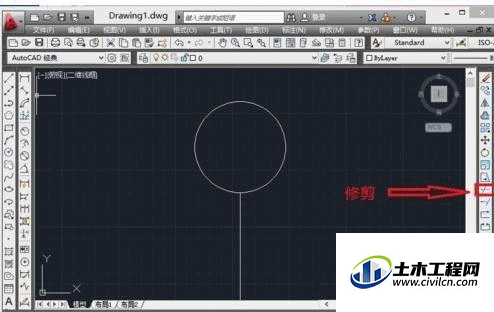

第3步
然后快捷键ctrl+a全选，tr修剪，去掉圆中多余的线

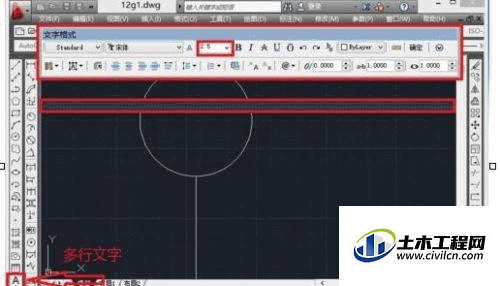

第4步
接着点多行文字(A)图标，在圆中拖一个矩形，如图所示

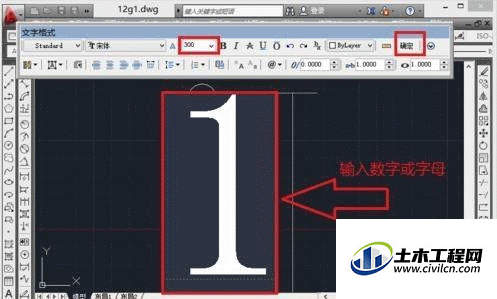

第5步
将字高改成比圆直径稍小一点，输入数字，设置好后点击确定即可
第6步
最后拖动数字大合适的大小即可

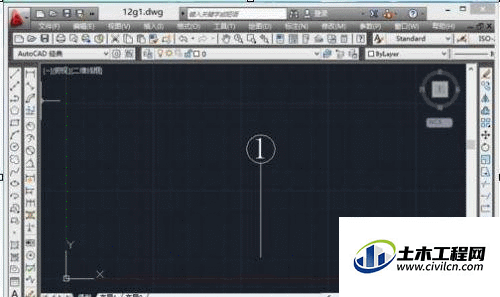

第7步
这样就完成了，如图所示效果
