CAD如何绘制住宅墙体?

 很多小伙伴不知道。接下来我们以绘制住宅墙体为例熟悉多线的绘制,一般我们会用多线来画,操作与直线相似,只不过多线是由两条线型相同的平行线组成。多线在没有对其执行分解命令之前是不能对其进行偏移、倒角、延伸和修剪操作。

方法/步骤

第1步

首先我们打开CAD软件

第2步

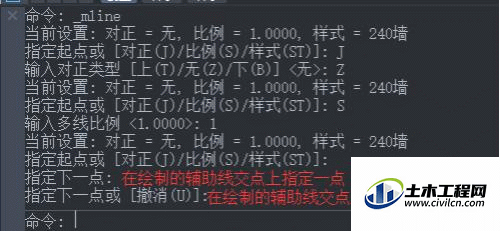

打开已经定义好的住宅墙体样式文件 ,点击【绘图】-【多线】命令,绘制240墙体,命令窗口的显示操作如下:


第3步

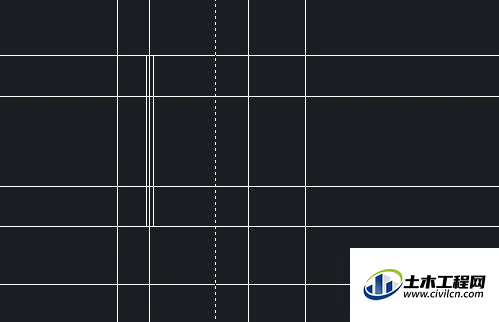

绘制结果如图:


第4步

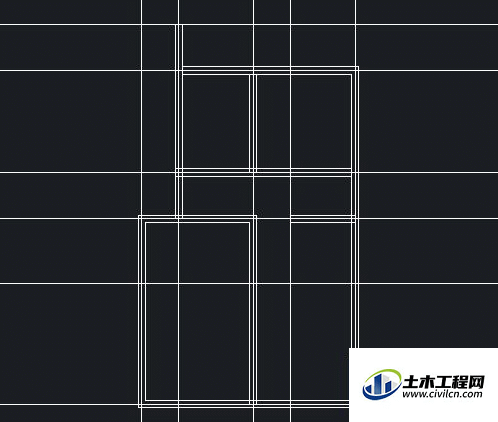

 然后在CAD中重复执行【多线】命令,绘制其余的240墙线,结果如图:


第5步

点击【格式】-【多线样式】按钮,在弹出的对话框中点击【添加】按钮,然后将新样式命名为“120墙”,点击“继续”按钮,在弹出的对话框中进行如下图所示的相关设置,点击确定之后在返回的对话框里将120墙样式置为当前


第6步

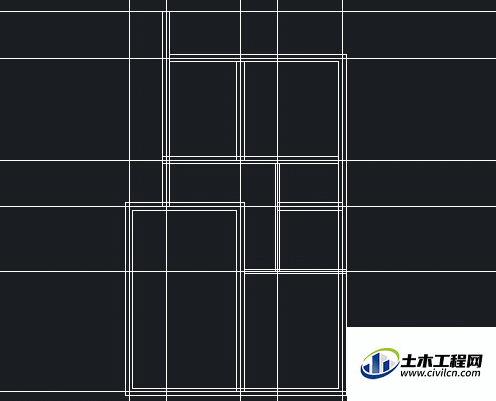

然后点击【绘图】-【多线】按钮,根据辅助线网格绘制120墙体,最后在CAD中得到如图所示的图形:
