CAD是一款非常实用的绘图建模软件。软件的应用领域广泛，如建筑、土木工程、电器工程和制造业等，都非常的受欢迎。有时候我们还需要制作地形的图纸，那么CAD怎么做出坡度分析？这就一步步示范给大家看看。
方法/步骤
第1步

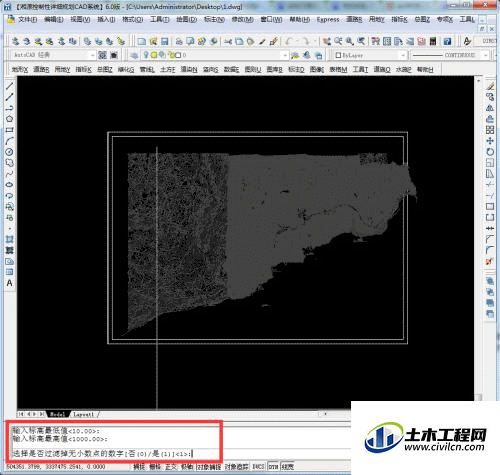

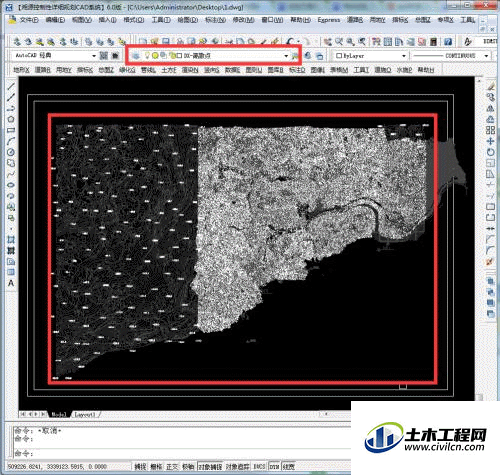

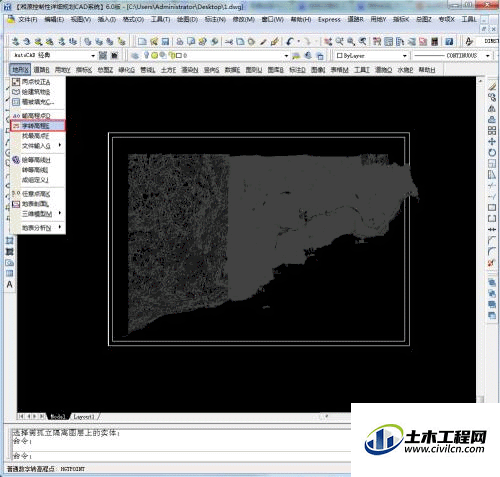

打开一个地形图，利用湘源“地形—字转高程”命令，输入标高最低和高值（地形范围内的高程在最低值和最高值之间即可），选择是否过滤掉无小数点的数字[否(0)/是(1)]<1>，然后会生成离散点，如图层中出现“DX-离散点”表示生成成功；
第2步

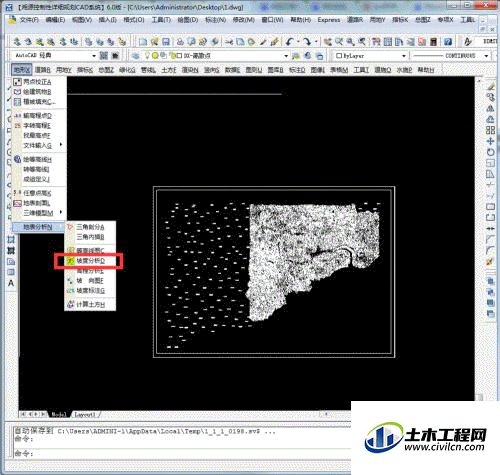

利用湘源命令“地形—地标分析—坡度分析”，将弹出“设置坡度颜色”对话框
第3步

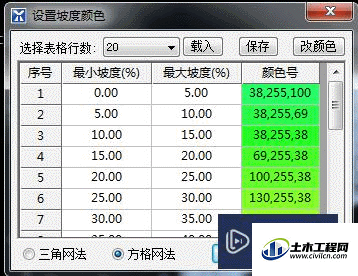

“坡度颜色修改”对话框内的“表格行数、颜色、最小和最大坡度”均可按照自己的意图做修改，生成类型分“三角网和方格网”两类，这次我将采用“三角网法”，点击“确认”命令
第4步

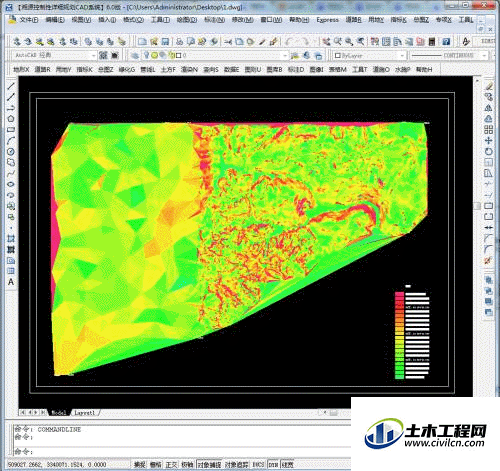

生成我们所需的坡度分析图，其中图例也是自动生成
