CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，经常有小伙伴做布局分析，所以会用到CAD的线需要在Max中渲染出来，做平面打底。有时也可以将CAD中建筑分格线直接导入Max渲染这样就不用再自己费劲画了，那么CAD图如何导入Max中渲染呢？这就来告诉大家。
方法/步骤
第1步

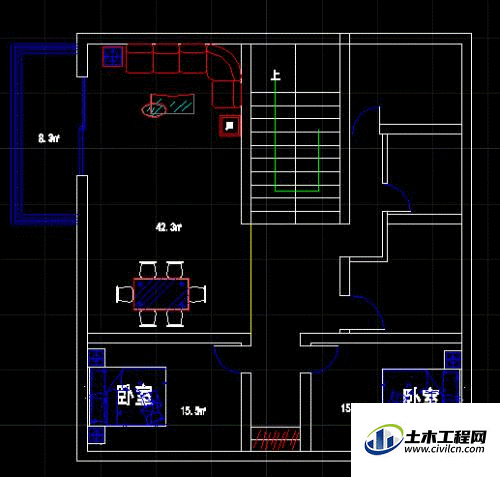

在这里我随便打开了一个文档，现在我需要将其导入到3dax中，怎么导入呢？看下面。
第2步

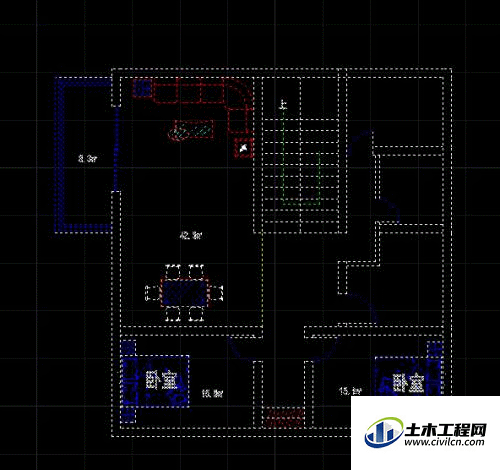

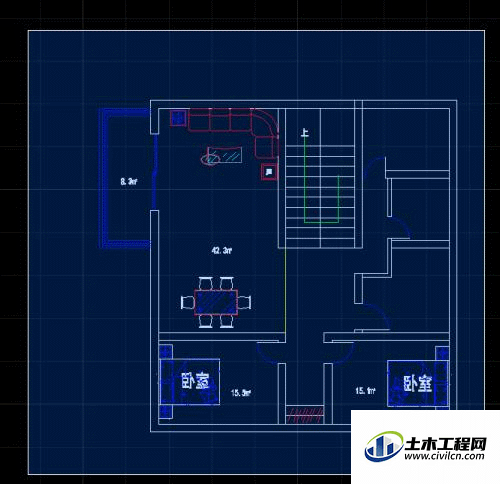

鼠标【左击】不放【框选】所需要的文档区域，选好后如图。
第3步
点击工具栏-分解【注多分解几次以防有组没分解开导入max渲染慢】
第4步
若文档里还有其它东西，直接【图形导出的话】其它也就导进去了同样【框选-W-保存】
第5步

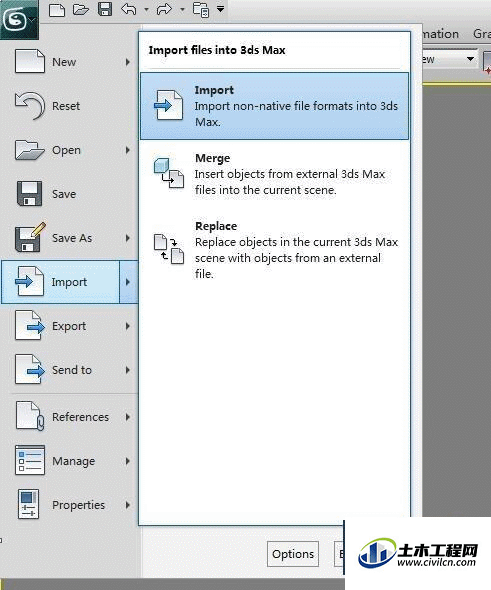

打开max—左上角文件—Import—Import导入，出现对话框。
第6步
找到刚才保存的文件名【注看下面的格式是*DWG*DXF格式的】—打开
第7步

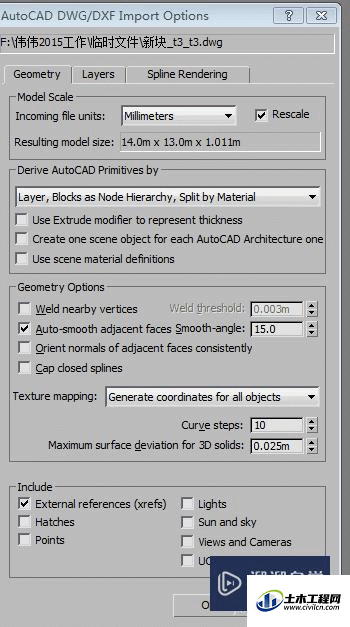

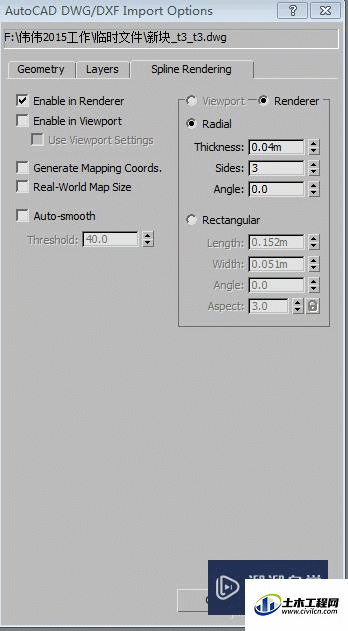

重点【勾选Rescale】选择单位—Spline rendering下面只打上面一个勾就可以了，否则渲染慢注意，Thickness粗细大小我调的是0.04毫米，—ok
第8步

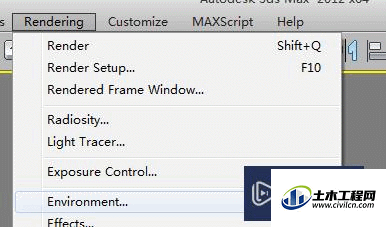

调一下背景，如果背景是黑色的话，渲染出来是看不到的。
第9步

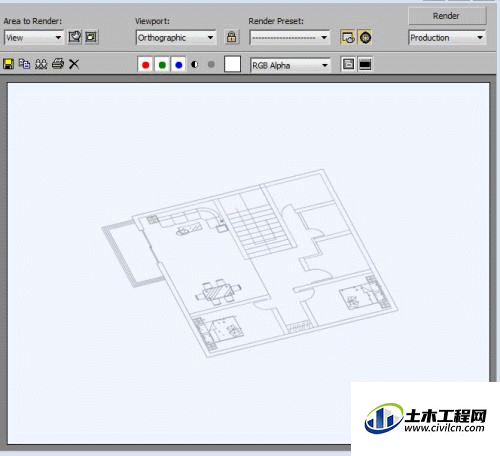

倒进来F9渲染稍等片刻！结果出来了，看下吧。
