将别人CAD图纸里的填充图案保存为自己的模板

 CAD是一种专业的制图软件,这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中,设计师需要存储一些填充模板,比如地板,壁纸,天花板等等,以美化自己的图纸。当看到别人的图纸里的填充很漂亮的时候,那么CAD填充图案怎么保存为模板呢?来告诉大家一个办法。

方法/步骤

第1步

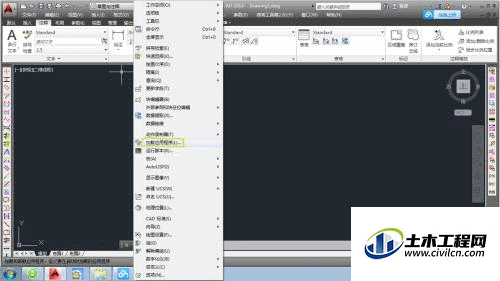

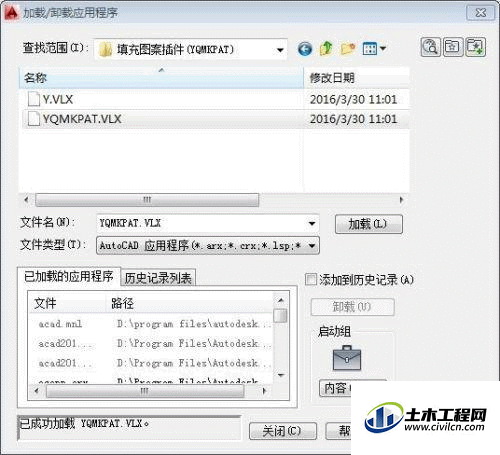

第一步:打开cad软件,任意打开一个你想截取填充的cad图纸,将外挂程序加载进来,在“工具”-“加载应用程序”里,找到外挂程序,点击加载,成功后,关闭对话框



第2步

第二步:在cad中输入MP或MP1打开外挂程序,会出现“新建一个填充图案.pat文件,然后根据提示,选中你想截取的填充图案,指定图案的基点,然后指定横向距离,竖向距离,即可完成。

注意选择的对象不能是块,如果是块,一定要先炸开。







第3步

第三步:画一个矩形框,输入"H"命令填充图案,找到你做的”地板“的文件,填充即可
