CAD是一款常用的工程图纸设计软件，在绘制一些电路图纸的时候，我们需要添加上电源开关的图标，但很多小伙伴不懂，那么今天就以CAD怎么画双电源切换箱为例，来告诉大家怎么操作吧！
方法/步骤
第1步

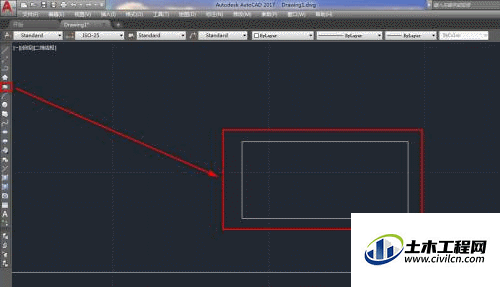

打开CAD，点击左侧工具栏的矩形工具，在作图区中绘制一个矩形，如下图。
第2步

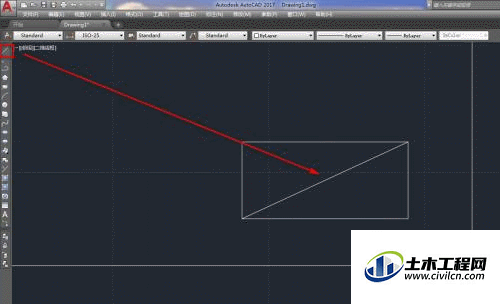

使用直线工具，连接矩形的两个对角线，如下图。
第3步

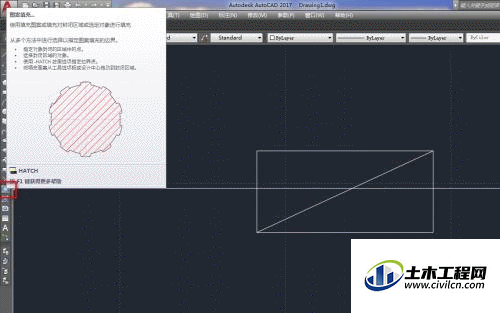

点击左侧工具栏的填充工具，如下图。
第4步

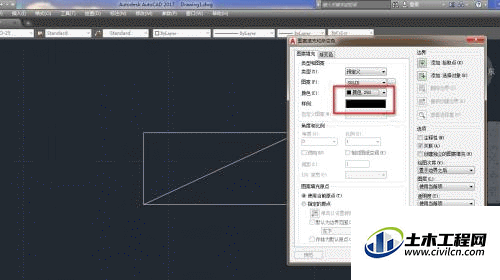

修改填充的颜色和样式，如下图。
第5步

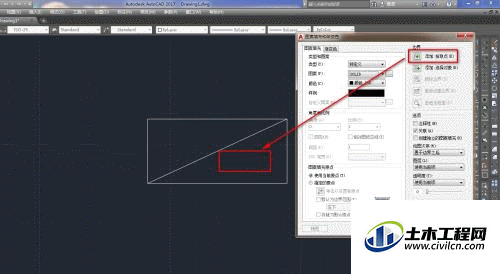

点击拾取点，选择矩形的右下部分，如下图。
第6步
点击确定，完成填充，如下图。
第7步

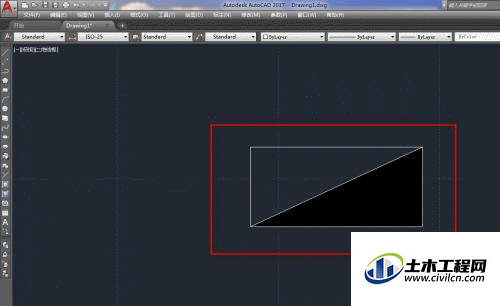

这样，我们就得到了需要的双电源切换箱图示，如下图。
