暖通CAD智能水路设计中，风机盘管布置好后要要进行风机盘管的连接定义，主要定义水管风管的连接位置，以便后续的设备连接，同样只有连接后才能进行水力计算直接提取图纸信息，下面一起了解看看CAD水路风机盘管定义怎么连接风机库吧。
方法/步骤
第1步
风机盘管连接定义
菜单：[智能水路]→[风机盘管]→[风机盘管连接定义]
功能：在设备定义风管连接数据及水管连接点信息,便于风管及水管从设备上引出,和水管与设备的自动连接
第2步

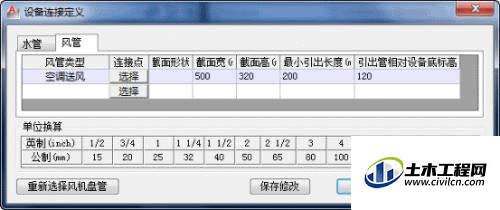

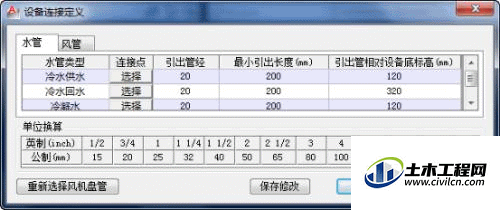

选择定义的图块,“设备连接定义”对话框中可设置风管连接位置，方向,尺寸及水管连接位置方向,管径等；
第3步
定义时,首先选择水管类型或风管类型,图中点取连接点和方向点,管道标高值(指管道或风管中心距设备底部的高度),默认管径或风管尺寸值,最小伸出长度值(图纸尺寸)；
第4步
风机盘管图库管理
菜单：[智能水路]→[风机盘管]→[风机盘管图库管理]
功能：风机盘管图库的数据管理

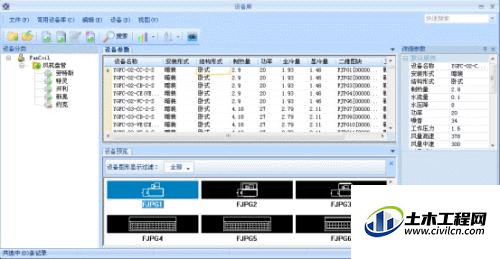

执行该命令后，弹出对话框，如图示：
第5步
说明：设备库显示所有风机盘管的详细参数和显示对应的图块，用户可以在此处进行数据添加或者修改等处理，也可以制作新图快。
