如何在CAD快速创建块?

 CAD是一种专业的制图软件,这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中,很多老用户之所以能够使用CAD绘图效率那么高,除了熟悉软件的使用和技巧,很多的是灵活的应用了块。块可以让我们画图更加便捷,那么CAD怎么快速创建块呢?下面教程来演示给大家看看。

方法/步骤

第1步

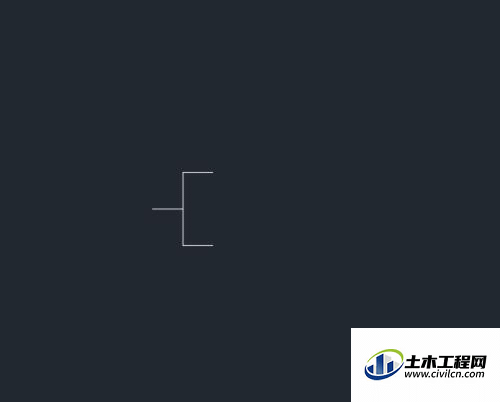

首先,通过打开CAD绘图软件,在模型空间绘图区域绘制一个图形,如下图所示,通过直线L进行绘制。


第2步

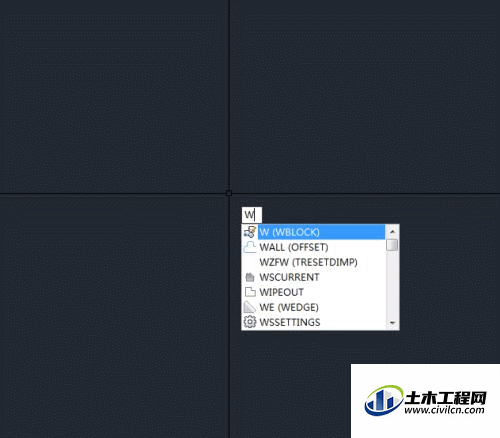

绘制好上图中的线之后,通过命令W来创建块,如下图所示,命令全称如下图。


第3步

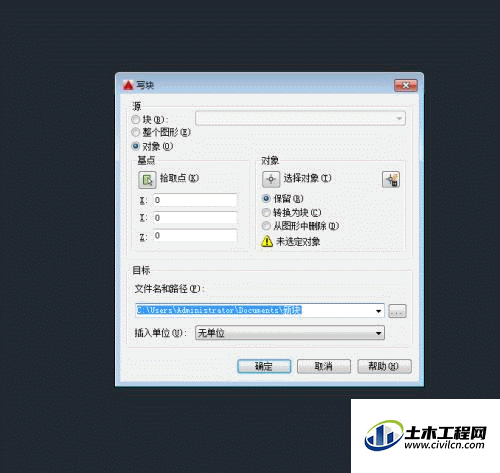

通过写块命令打开血块设置框,如下图所示。


第4步

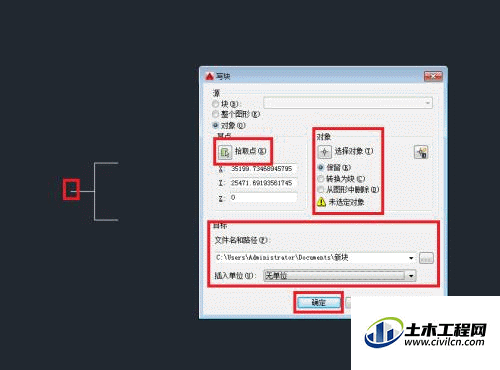

打开之后通过进行下图中标红的设置并点击确定按钮,如下图所示。


第5步

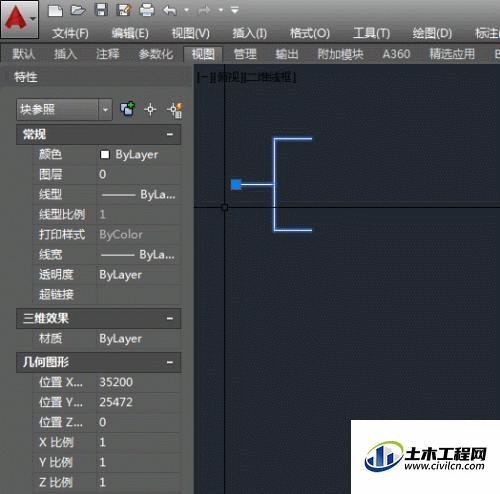

上图中的设置理解起来还是比较简单的,接着我们来看设置完成后的线段是否为一个整体(块),如下图所示。


总结

通过查看特征后我们发现创建块的过程完成了,希望能够帮到大家。
