CAD作图时线型都用直线显得不太清楚，当然可以选用单点化线、双点化线、虚线、直线等各种不同的线型表示，但是CAD如何画出带字母或字的直线呢？其实方法很简单，这就来告诉大家方法。
步骤/方法
第1步
我们以“信号线 S”为例：
第2步
新建一个“信号线.lin“文件

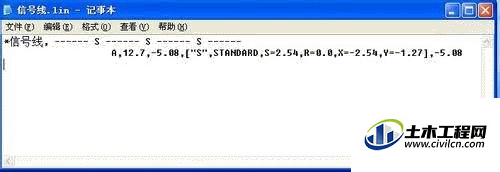

打开记事本，编辑该文件。输入如下内容：（拷贝粘贴即可）
*信号线, ----S ---- S ----S ----
A,12.7,-5.08,["S",STANDARD,S=2.54,R=0.0,X=-2.54,Y=-1.27],-5.08
然后保存文档。
将记事本文档后缀“txt”改成“lin”，即生成“信号线.lin“文件；
第3步

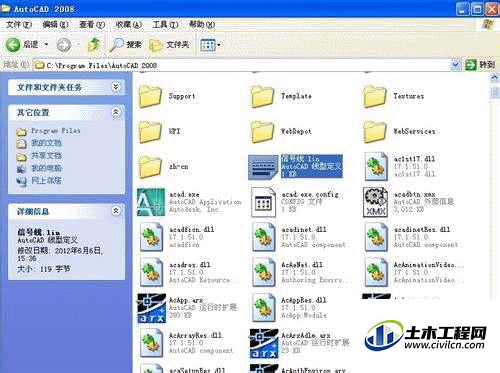

将“信号线.lin“文件复制到“AUTOcad2008软件”的安装目录下；
第4步

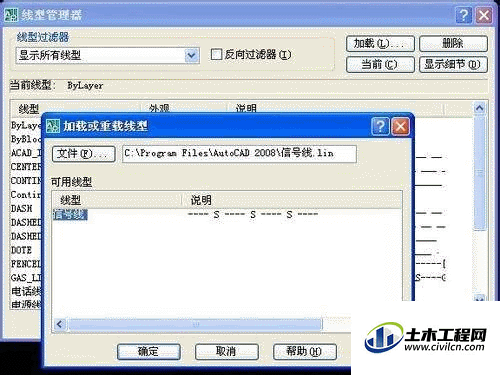

打开AutoCAD2008，点击菜单“格式”-->“线型”，会弹出一个对话框。点击对话框上的“加载”按钮，会弹出对话框，点击“文件”加载刚才生成的“信号线.lin“文件（在AutoCAD2008安装目录下找）。加载成功后，点击“信号线”，确定即可。
第5步
然后新建“图层”，选择刚才加载的“信号线”即可；
第6步

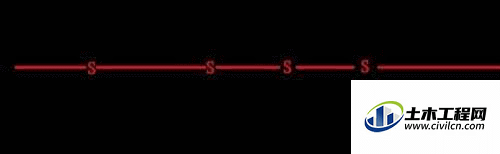

按正常画图顺序绘图即可得到想要的线型。
