CAD是一款常用的工程图纸设计软件，在软件里面可以使用各种命令进行绘制图纸。但在绘制机械图纸的时候比较复杂，很多小白不知道CAD怎么画出零件外形尺寸图？，那么今天来告诉大家一个超级简单的办法。
方法/步骤
第1步
首先用手机拍摄零部件的正面照片，保存至电脑桌面，然后打开CAD；
第2步

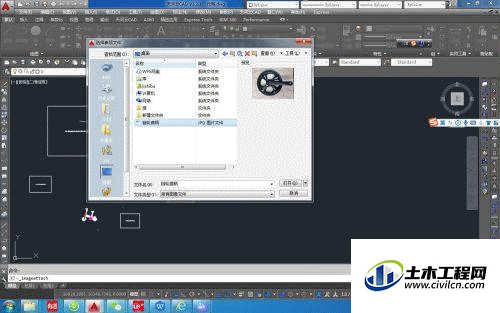

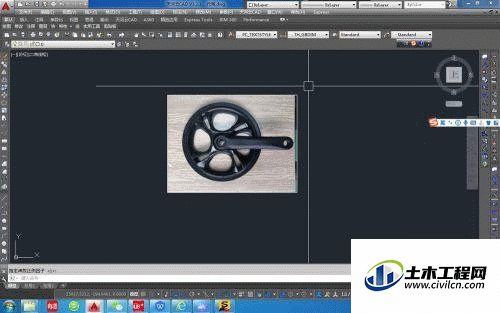

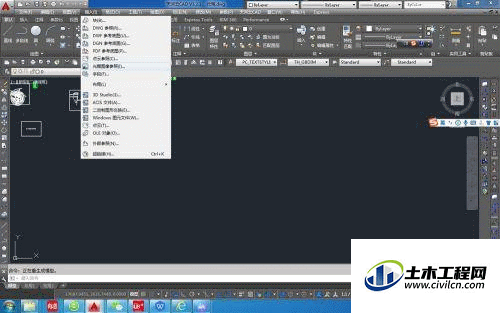

点击工具栏插入-光栅图像参照，选择照片点确定，把相关照片导入到CAD
第3步

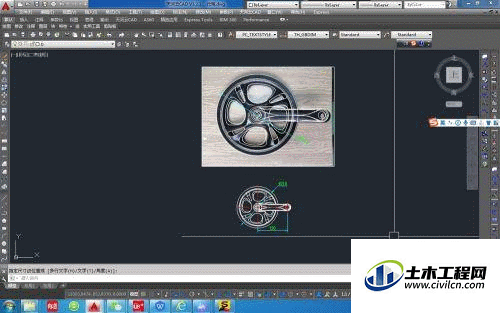

利用样条曲线在照片上描绘零部件轮廓，描绘完毕后根据实际尺寸缩放图样大小，调整为实际尺寸
