CAD在二维图方面具有强大的功能。一般在完成二维图后，还要再画三维图，如果再重新画几何，既浪费时间，又影响工作效率。在CAD保存dxf格式后，再导入PROE草绘中更加方便操作，所以一起来看看CAD二维图怎么导入PROE吧！
方法/步骤
第1步

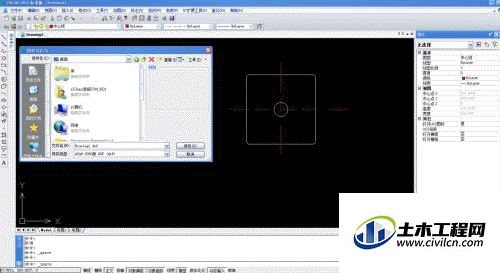

CAD创建二维图，保存dxf格式
第2步

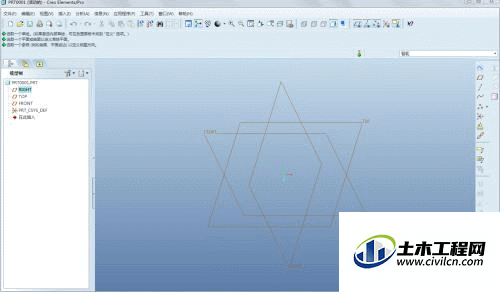

选拉伸命令
第3步

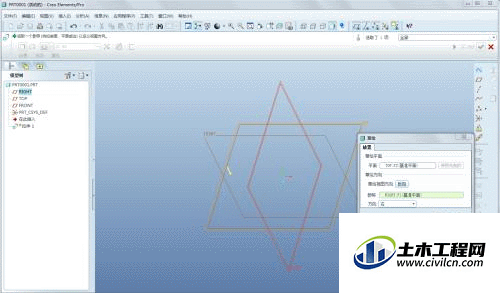

选Top面为基准面
第4步

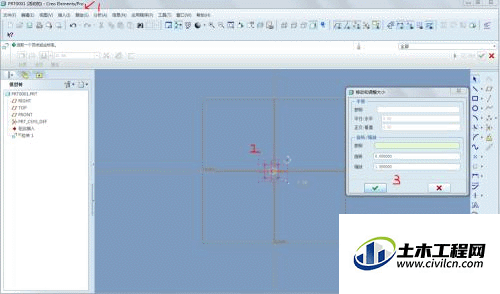

进入草绘环境，选草绘--数据来自文件--文件系统--选dxf格式，点击视图显示区，出现二维图型，删掉多余的中心线，把缩放比例改为1。
第5步

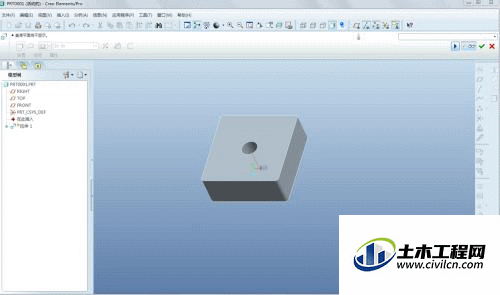

拉伸后，模型显示为
