全站仪坐标转换为CAD坐标

 在工作中我们会经过实地勘察并记录数据,之后还需要把全站仪导出的坐标输入到电脑然后转换成CAD坐标,可是全站仪坐标如何转为CAD坐标呢?就来告诉大家一个简单快捷的方法。

方法/步骤

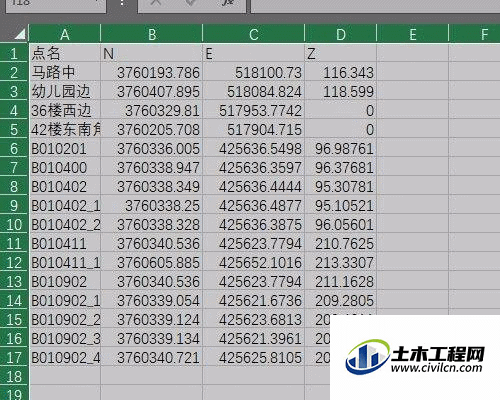

第1步

首先我们打开一个全站仪导出的坐标文件。

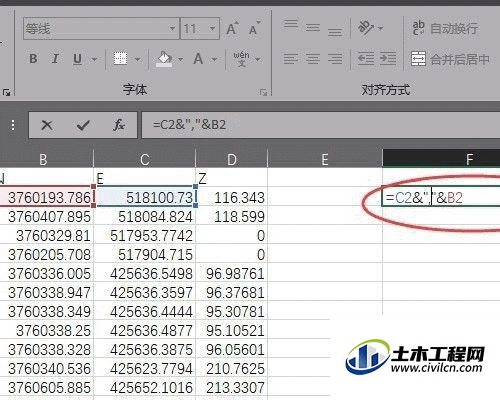

第2步

然后我们在后方单元输入=C2&","&B2,表示把两个单元格合并,并在中间加入一个,号。

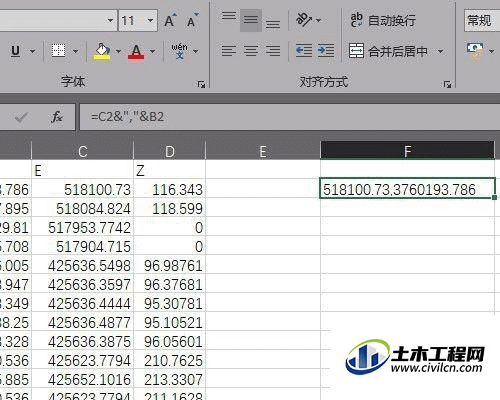

第3步

如果完成后按回车完成。

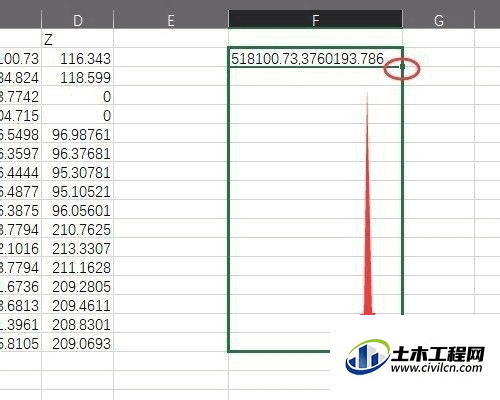

第4步

然后我们选择单元格右下角的方块然后下拉。

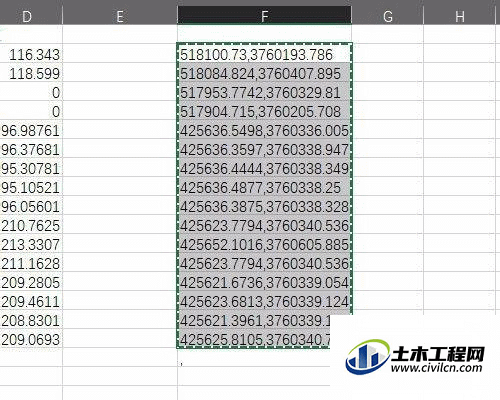

第5步

然后我们复制我们合成后的坐标数据。

坐标转换为CAD坐标

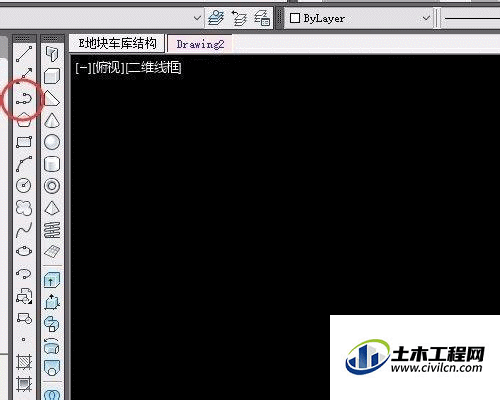

第6步

然后我们在打开的cad软件中选择多段线工具。

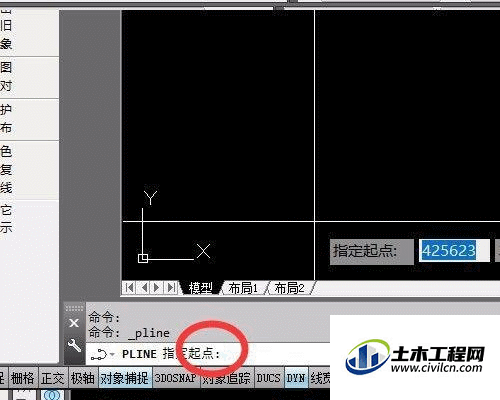

第7步

点击命令栏然后粘贴我们刚才复制的数据。

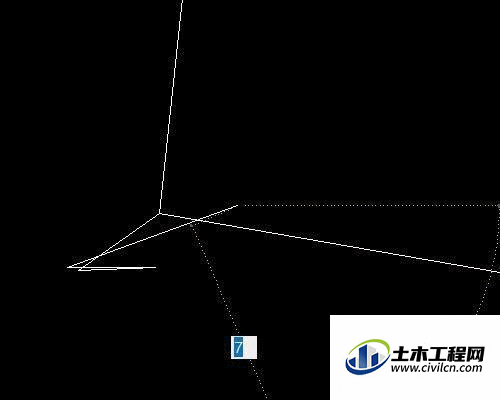

第8步

这是导入把全站仪的坐标放入cad后的效果,需要点击可以用电来表示。


总结

1、首先我们打开一个全站仪导出的坐标文件。

2、然后我们在后方单元输入=C2&","&B2,表示把两个单元格合并,并在中间加入一个,号。

3、如果完成后按回车完成。

4、然后我们选择单元格右下角的方块然后下拉。

5、然后我们复制我们合成后的坐标数据。

6、然后我们在打开的cad软件中选择多段线工具。

7、点击命令栏然后粘贴我们刚才复制的数据。

8、这是导入把全站仪的坐标放入cad后的效果,需要点击可以用电来表示。
