CAD暗装动力配电箱图例如何画?

 暗装动力配电箱图例在CAD中是很常用到的,但很多新手不知道应该如何去绘制,这不仅需要对软件的熟悉,还需要一些技巧,今天就教大家CAD暗装动力配电箱图例怎么画吧!

方法/步骤

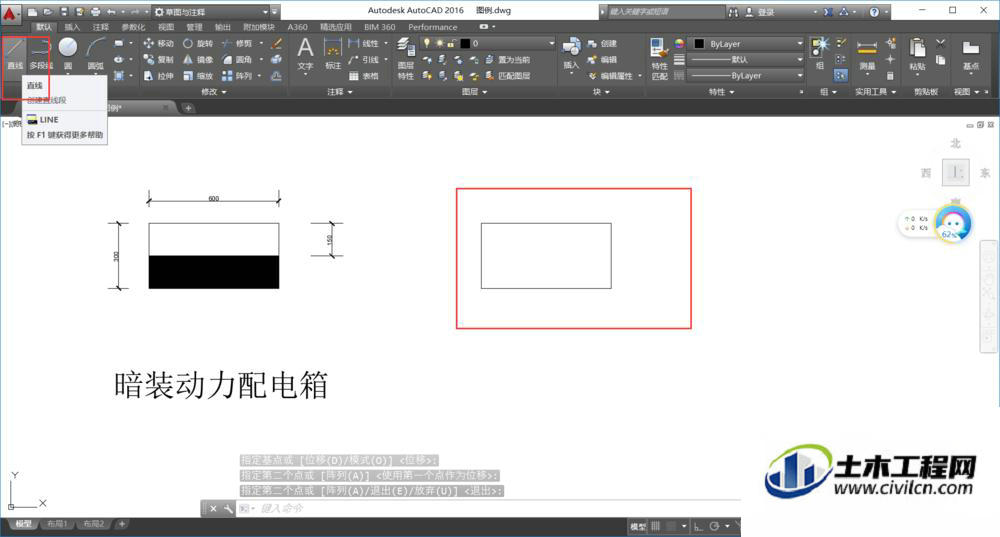

第1步

首先打开auto cad,用直线命令画一个长600宽为300的矩形。

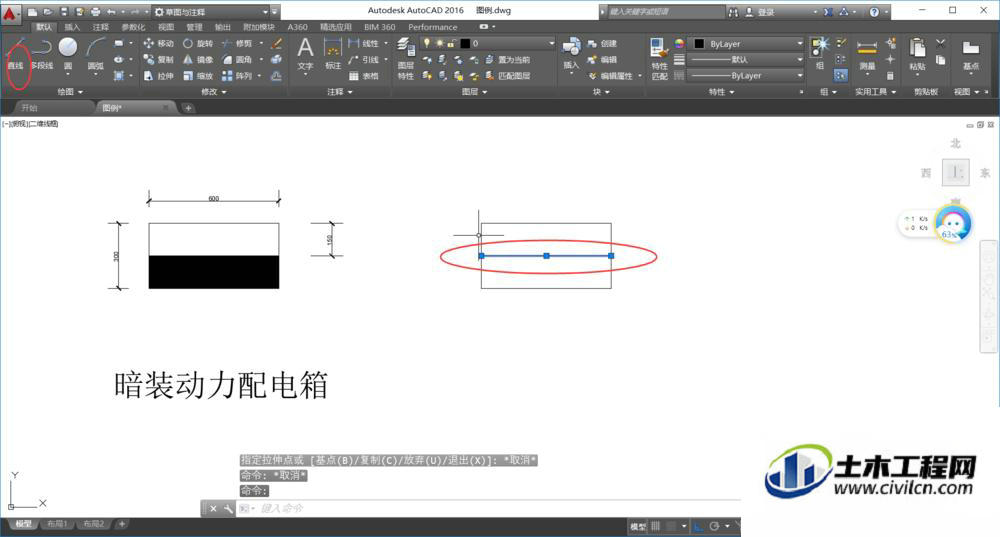

第2步

再由直线命令鼠标划到矩形中心位置找到中点画一条线段如图。

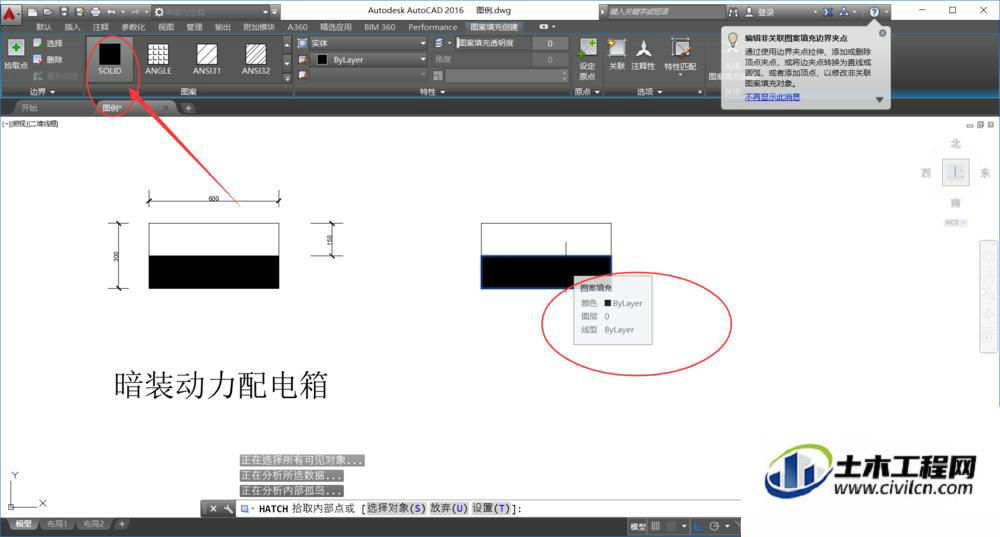

第3步

找到默认里的填充命令,在矩形下半部分进行填充。

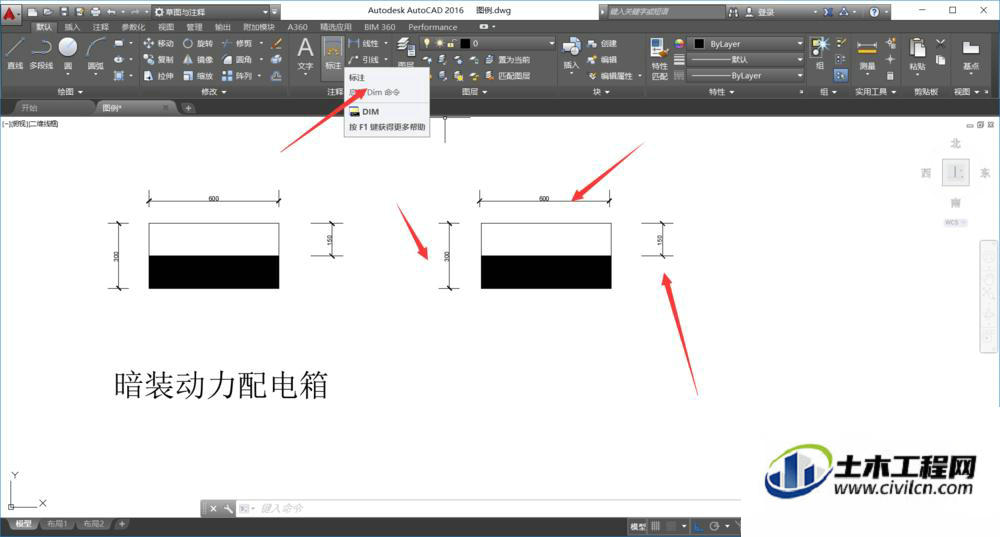

第4步

找到标注命令对对象,进行尺寸标注。

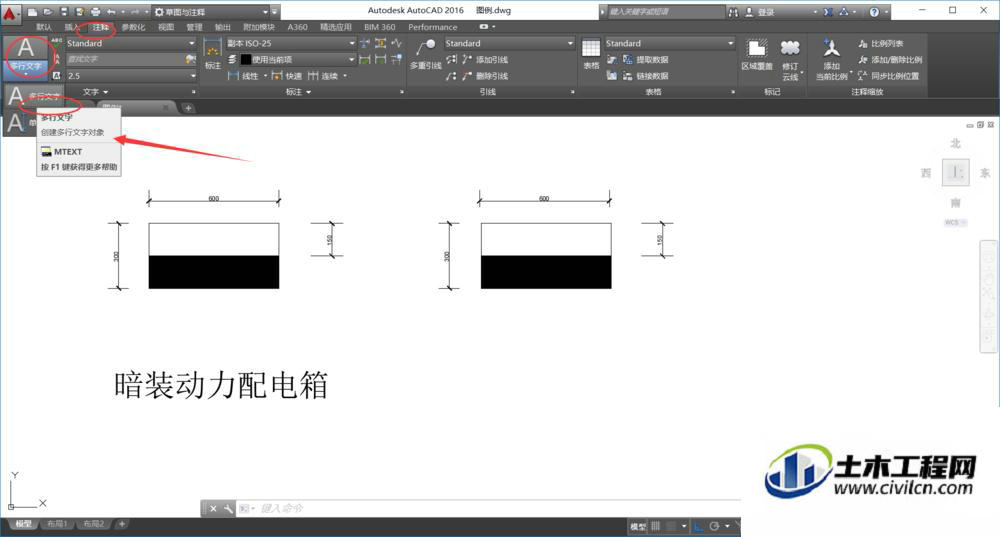

第5步

找到注释里的多行文字,点击,根据图例输入文字,回车调整好大小。

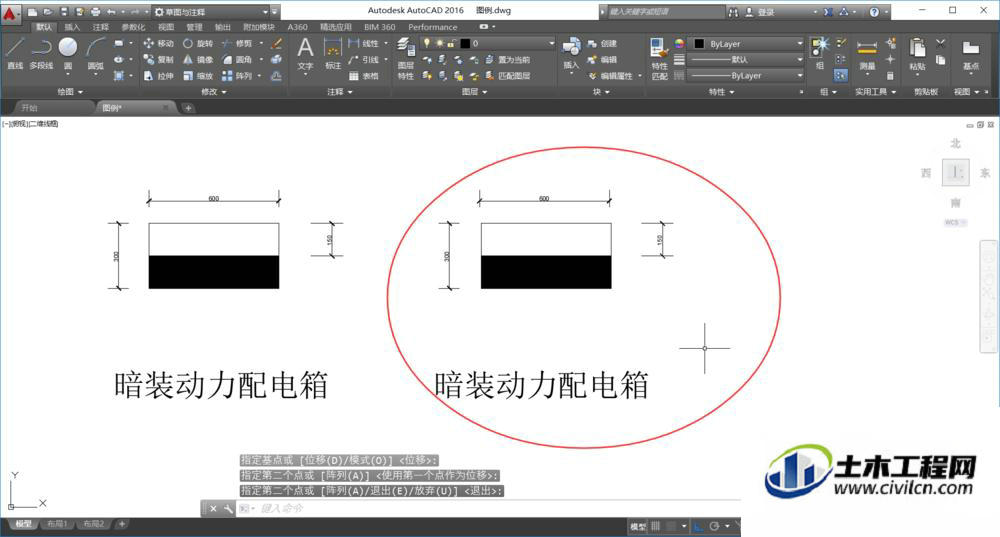

第6步

最后便完成了,是不是一模一样很简单呢!
