一些CAD图纸对于线条的长度有要求，并且在建筑图纸中，我们还需要标注清楚长度，甚至有时候还需要标注上周长，那么CAD怎么测量长度并标注尺寸？这是比较常用的功能，下面来告诉大家。
方法/步骤
第1步

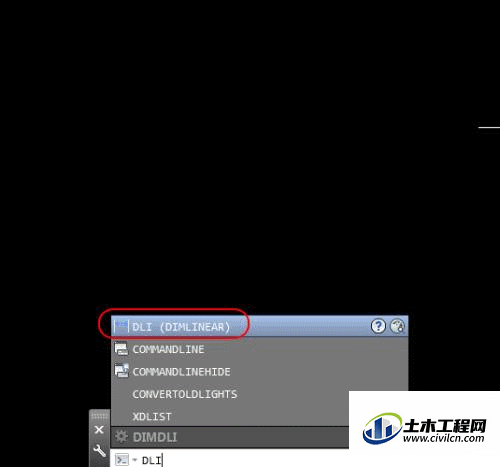

cad如何测量长度并标注尺寸，首先，输入快捷命令DAL，空格键执行命令。
第2步

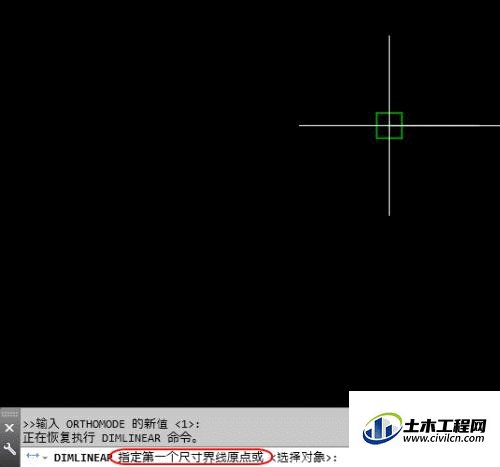

执行线性命令后，指定第一个尺寸界线原点，鼠标左键单击对象捕捉点指定。
第3步

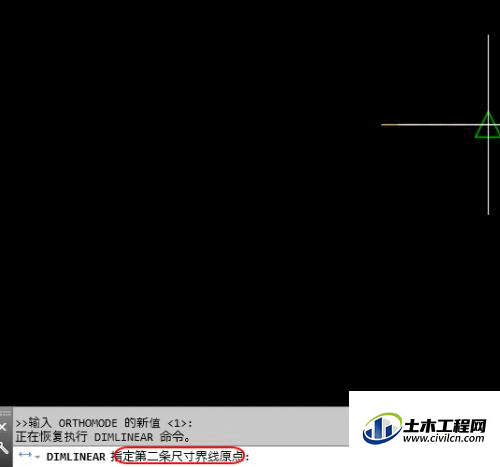

鼠标左键单击测量对象的捕捉点，指定第二个尺寸界线原点。
第4步

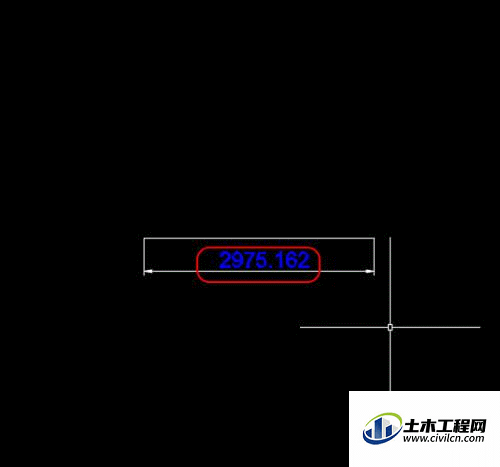

即可测量出长度，并进行标注。
第5步

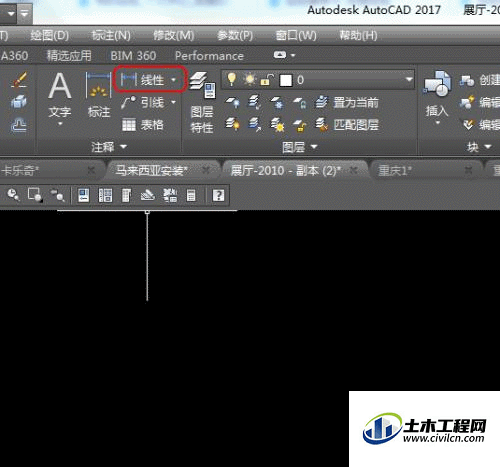

可以直接点击面板上的线性，进行测量标注。
第6步

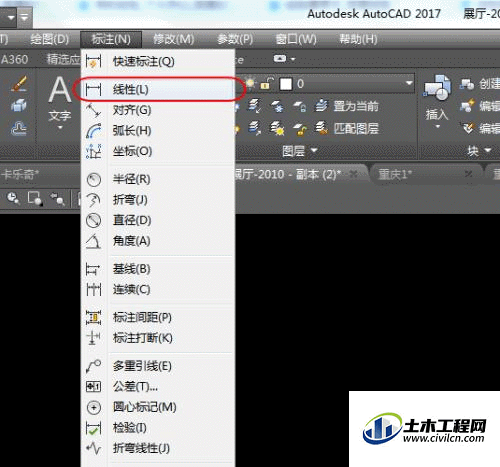

不知道线性快捷键的小伙伴，可以选择菜单栏上的标注，选择线性，进行测量标注
结尾总结：
1.输入快捷命令DAL，空格键执行命令
2.指定第一个尺寸界线原点
3.指定第二个尺寸界线原点
4.即可测量出长度，并进行标注
5.点击面板上的线性测量标注
6.可以选择菜单栏上的标注，选择线性
