CAD天正如何导入Excel表格?

 CAD作图时常常需要将指标附在图上,靠自己手绘表格再输入数字非常麻烦,所以我们可以借助专业的工具,直接导入Excel表格就方便多了,那么下面一起来了解CAD怎么插入Excel表格的吧!

方法/步骤

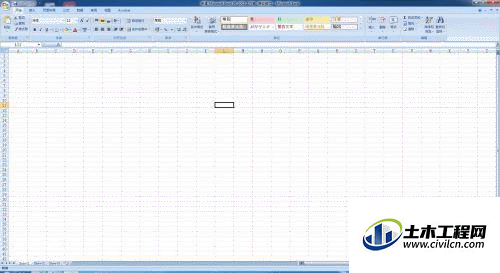

第1步

新建一个excel,以office2003为例,其他版本均可适用。

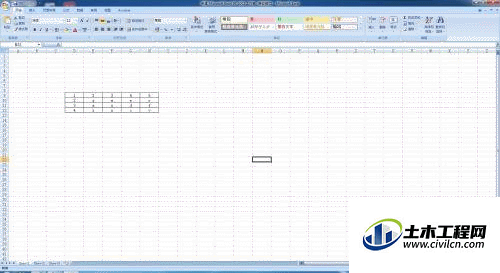

第2步

在表格中输入需要插入的内容。适用excel制作统计表比较方便,平时做面积计算等也都是在excel中进行。

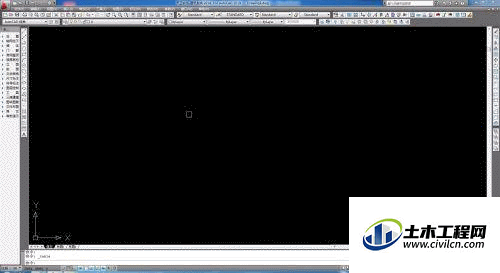

第3步

打开天正,以2014版为例。


第4步

回到excel表格,将需要插入的内容复制。

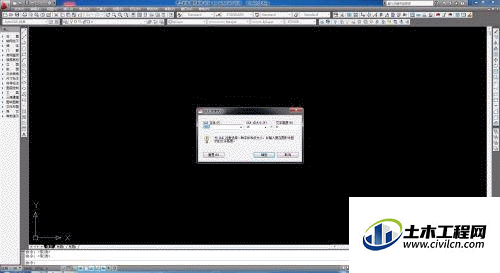

第5步

回到天正中,适用粘贴命令。此时会跳出粘贴设置,在这里可以设置字体、字高等等。

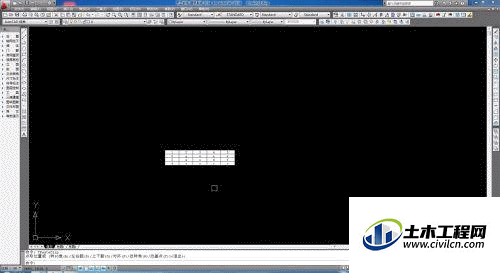

第6步

表格成功复制过来。是非常方便的。

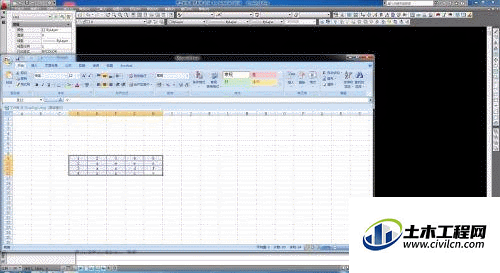

第7步

在天正中双击表格便会跳出excel文件,在excel中做修改之后,天正中的表格也会相应修改。
