CAD是我们生活中常用到的一款软件，软件可以用来绘制平面图纸，也能够用来进行三维实体的模型创作。那么对于CAD三维怎样转成二维图纸呢？方法当然是有的，下面来分享给大家。
方法/步骤
第1步

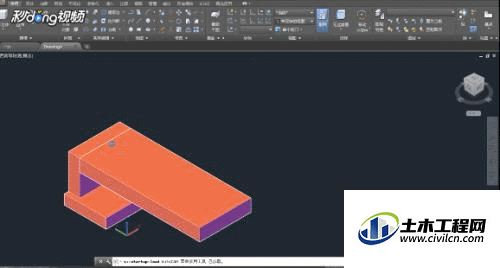

打开一张三维图纸，在选项卡为模型的状态下，可以看到左上角的视图控件。
第2步

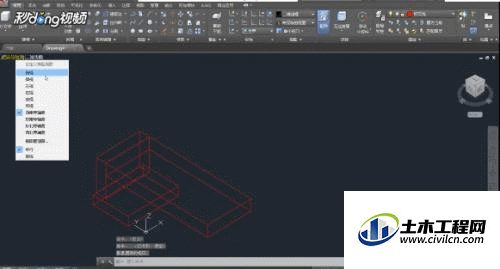

打开视觉样式选项，然后在下拉界面中单击打开二维线框选项，新建一个布局，可以看到西南等轴测的二维图。
第3步
返回模型界面，打开左上角视图中的控件选项，单击打开视图控件之后，继续单击打开前视按钮。
第4步

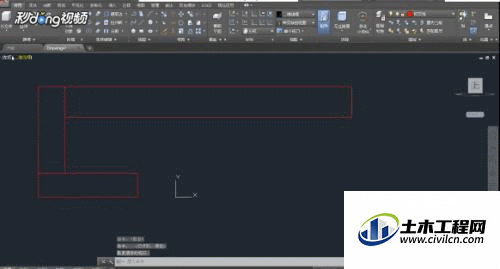

新建布局，可看到前视的二维图，以此类推做出左视俯视的二维图，这样三维图就转成二维图纸了，分别在布局4，5，6。
