CAD怎么设置单位?

 CAD2011作为平面画图工具,在初学时应该要懂得怎么设置单位,如果单位没有设置好的在画的话就麻烦了,打印出来的比例会不对的,所以CAD2011如何设置单位呢?借助软件工具还能够快速添加单位,具体操作方法如下:

方法/步骤

第1步

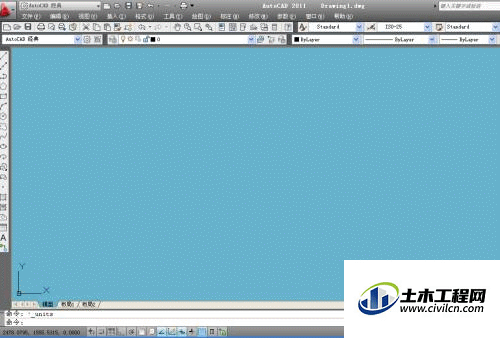

首先打开cad2011软件,如下图所显示出来。


第2步

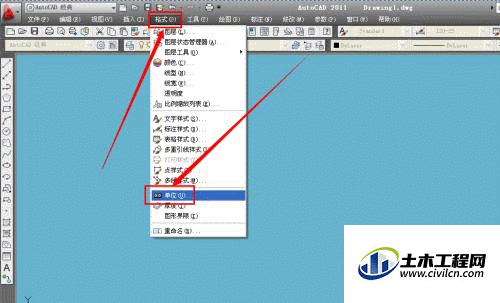

在单击“格式”-“单位”。


第3步

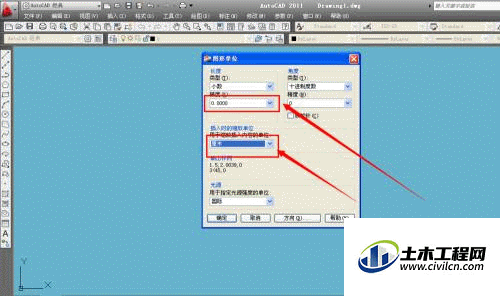

如下图可以看到图形单位选项,这里看一精度为0.0000五位数了。


第4步

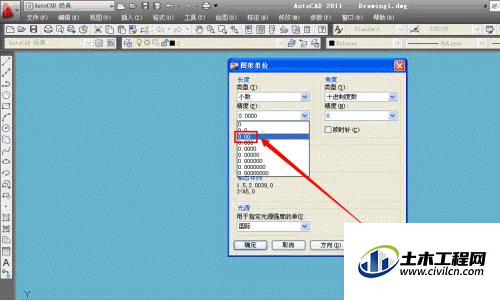

在单击三角符号,在选择0.00一般情况都设置这样子。


第5步

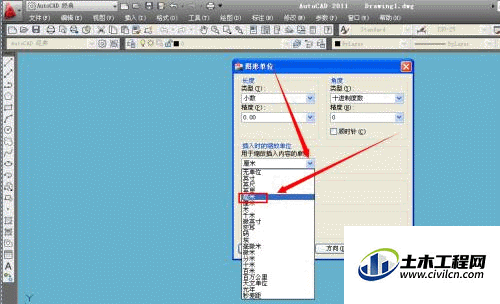

在单击缩放插入内容简的单位三角符号,在选择“毫米”。


第6步

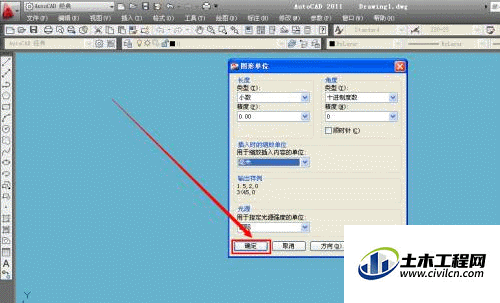

设置好之后在单击“确定”完成。


第7步

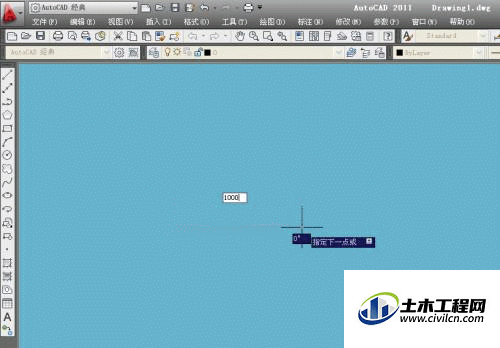

例如要画一条直线的话,输入l空格键在画出1000,也是1米就可以了。
