CAD标注文字看不见

 在使用AutoCAD软件打开别人的CAD图纸时,往往会遇到图纸中已有标注文字看不见的情况,这种情况主要有两种最常见的原因:标注文字太小或者系统中没有标注文字所使用的文字样式,这样我们就可以更好的解决CAD标注文字看不见的问题。

一、标注文字太小

第1步

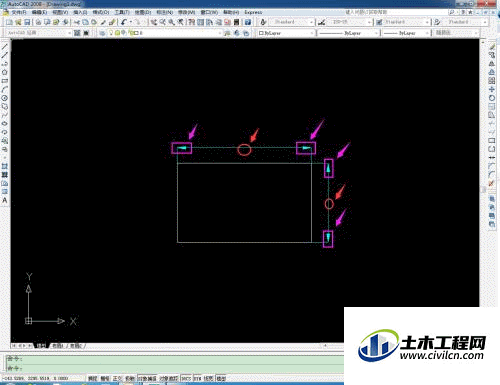

这种情况下,标注的文字和箭头一般都很小,都难以看清,标注通常显示为一条直线,下面介绍解决这种问题的最快捷方法。


第2步

快捷键Ctrl+A全选,然后快捷键Ctrl+1调出“对象特性”窗口,在最上端下拉列表框选择“转角标注”。


第3步

在“对象特性”窗口中,向下拖拉滚动条找到“文字”项,在“文字高度”参数处,将参数变大,点击回车键,绘图区标注文字的大小会随之变化,可以多次修改直到标注文字大小合适。


第4步

也可以同时将标注的箭头改成合适大小,方法是在“对象特性”窗口的“直线和箭头”项中修改“箭头大小”的参数,原理和修改标注文字大小相同。


二、系统中没有标注文字所使用的“文字样式”

第1步

这种情况下,一般标注的箭头显示正常,而标注文字却看不见,并且不管将文字大小调到多大,标注文字都不会显示,下面介绍解决这种问题的最快捷方法。


第2步

同样是快捷键Ctrl+A全选,然后快捷键Ctrl+1调出“对象特性”窗口,在最上端下拉列表框选择“转角标注”,在“对象属性”窗口中的“文字”项中修改“文字样式”参数,直到绘图区标注文字显示出来。如果尝试了所有的文字样式,标注文字还未能显示,则只能下载相应的文字样式文件到系统中,再通过此方法修改标注文字样式至正常显示。
