CAD2007如何画圆并标注半径?

 CAD绘图设计师日常工作中不可缺少的工具软件,在进行图形绘制的过程中,经常会使用到圆形,可是CAD怎么画圆和标注半径呢?画圆并不难,标注也是我们必须掌握的技能,下面就来一步步的操作给小伙伴们参考。

方法/步骤

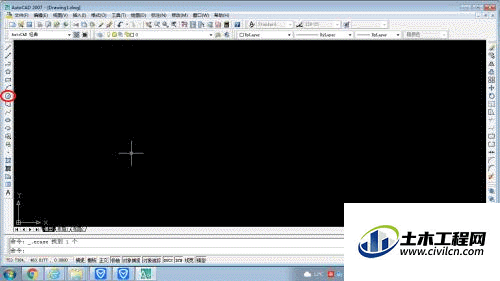

第1步

打开cad软件并点击左面画圆图标,如图


第2步

在画图区点击任意点作为圆心

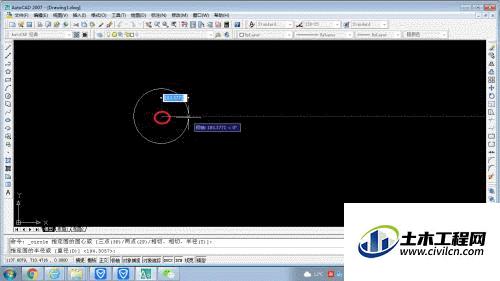

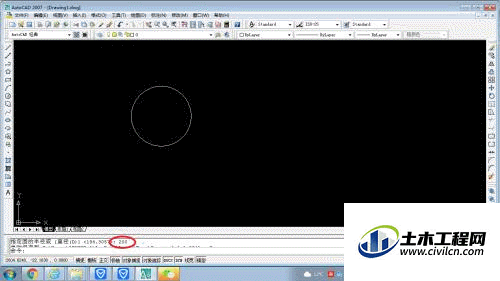

第3步

指定半径长度,则画圆成功

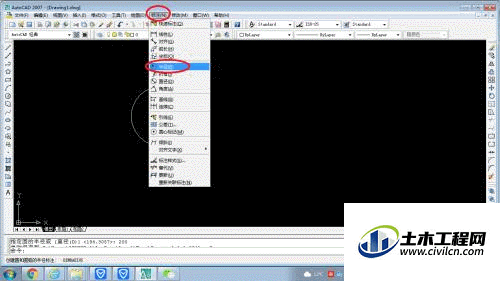

第4步

点击标注-半径,进行半径标注

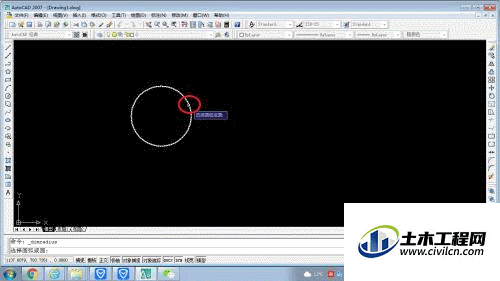

第5步

选择要标注半径的圆

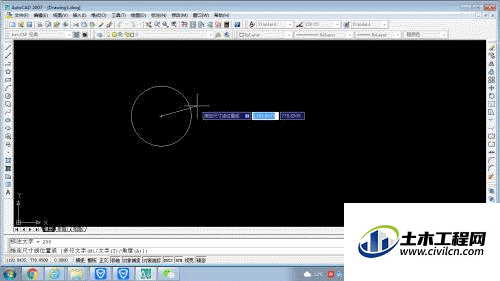

第6步

指定尺寸线的位置

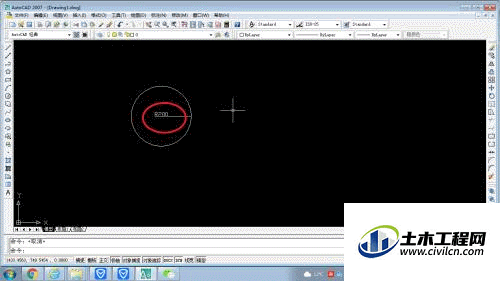

第7步

设置字体的高度
